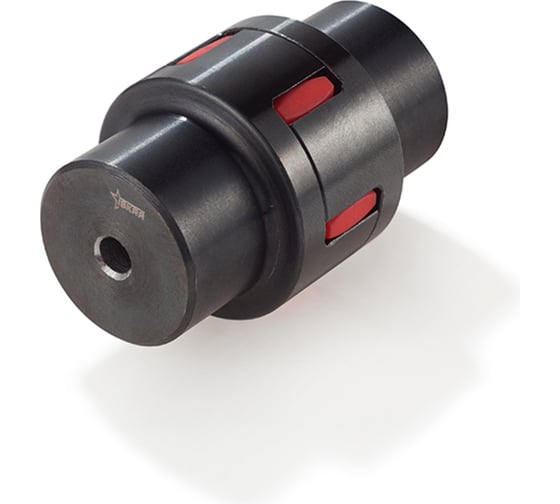

Кулачковая муфта под расточку ISKRA 98Sh (ROTEX48) SGM48AA-ISKRA

Полумуфта под расточку SGMA048 ISKRA применяется для передачи крутящего момента путем соединения валов в механизмах. Ккомпенсирует незначительное смещение валов, обеспечивает эффективное гашение крутильных колебаний и способна передавать значительный крутящий момент.

Ширина H1, мм 56 Внешний диаметр De, мм 105 Общая ширина H, мм 140 Ширина H2, мм 45 Внутренний диаметр упругого элемента F, мм 51 Диаметр ступицы MA, мм 85 Ширина упругого элемента N, мм 21 Момент инерции Hub B1, кг/см2 80 Ширина E, мм 28 Черновое отверстие A, мм 12 Максимальный диаметр da max, мм 48 Зазор S, мм 3,5 Материал чугун EN-GJL-250 Вес, кг 2,75 Под расточку

Упругий элемент типа паук красный EG48060 ISKRA предназначен для осуществления упругой связи между соединительными муфтами кулачкового типа.
