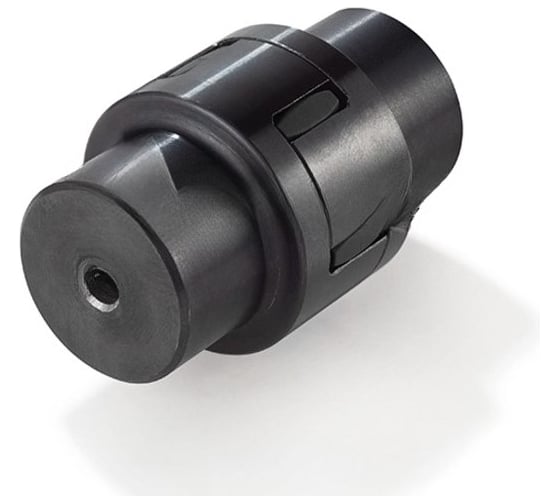

Кулачковая муфта под расточку ISKRA SGM19AA 94sh (ROTEX19), SGM19AA94-ISKRA

Кулачковая муфта под расточку SGM19AA 94sh (ROTEX19) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и красного упругого элемента твёрдостью 94Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

• Материал – Материал – чугун EN-GJL-250.
• SGM19AA 94sh (ROTEX19) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.
• Максимально возможный диаметр отверстия – 19 мм
• Внешний диаметр – 40 мм
• Момент инерции полумуфты – 0,8 кг/см²
• Твердость: 94
• Зазор S, мм: 2
• Максимальный диаметр da max, мм: 19
• Общая ширина H, мм: 66
• Черновое отверстие A, мм: 6
• Ширина E, мм: 16
• Ширина H1, мм: 25
• Ширина H2, мм: 19
• Внутренний диаметр упругого элемента F, мм: 18
• Диаметр ступицы MA, мм: 30
• Момент инерции Hub B1, кг/см2: 0,8
• Ширина упругого элемента N, мм: 12
• Вес полумуфты A, кг: 0,18
• Вес упругого элемента, кг: 0,004
• Внешний диаметр De, мм: 40
