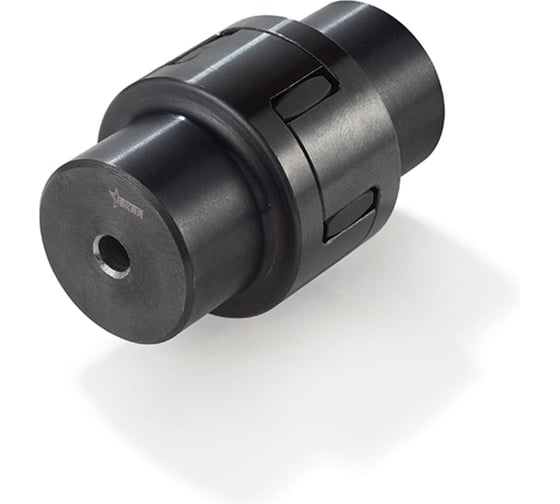

Кулачковая муфта под расточку ISKRA SGM55AA 94sh (ROTEX55), SGM55AA94 SGM55AA94-ISKRA

Кулачковая муфта под расточку SGM55AA 94sh (ROTEX55) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и черного упругого элемента твёрдостью 94Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами. Материал – чугун EN-GJL-250. SGM55AA 94sh (ROTEX55) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент. Максимально возможный диаметр отверстия – 55 мм Внешний диаметр – 120 мм Момент инерции полумуфты – 160 кг/см² Твердость 94 Зазор S, мм 4 Максимальный диаметр da max, мм 55 Общая ширина H, мм 160 Черновое отверстие A, мм 15 Ширина E, мм 30 Ширина H1, мм 65 Ширина H2, мм 52 Внутренний диаметр упругого элемента F, мм 60 Диаметр ступицы MA, мм 98 Момент инерции Hub B1, кг/см2 160 Ширина упругого элемента N, мм 22 Вес полумуфты A, кг 4,20 Вес упругого элемента, кг 0,116 Внешний диаметр De, мм 120 Тип полумуфты 1 SGMA Тип полумуфты 2 SGMA
