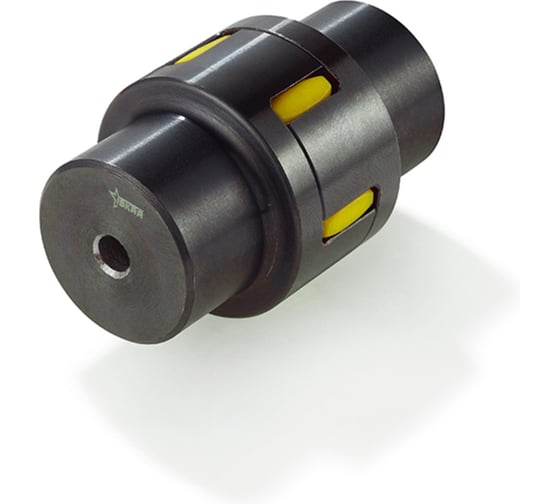

Кулачковая муфта под расточку ISKRA SGM90AA 92sh (ROTEX90), SGM90AA92 SGM90AA92-ISKRA

Кулачковая муфта под расточку SGM90AA 92sh (ROTEX90) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и желтого упругого элемента твёрдостью 92Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами. Материал – чугун EN-GJL-250. SGM90AA 92sh (ROTEX90) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент. Максимально возможный диаметр отверстия – 90 мм Внешний диаметр – 200 мм Момент инерции полумуфты – 1590 кг/см² Твердость 92 Зазор S, мм 5,5 Максимальный диаметр da max, мм 90 Общая ширина H, мм 245 Черновое отверстие A, мм 38 Ширина E, мм 45 Ширина H1, мм 100 Ширина H2, мм 81 Внутренний диаметр упругого элемента F, мм 100 Диаметр ступицы MA, мм 160 Момент инерции Hub B1, кг/см2 1 590 Ширина упругого элемента N, мм 34 Вес полумуфты A, кг 14 Вес упругого элемента, кг 0,440 Внешний диаметр De, мм 200 Тип полумуфты 1 SGMA Тип полумуфты 2 SGMA
