Кулачковая муфта под расточку ISKRA SGM24AB 98Sh (ROTEX24), SGM24AB98-ISKRA

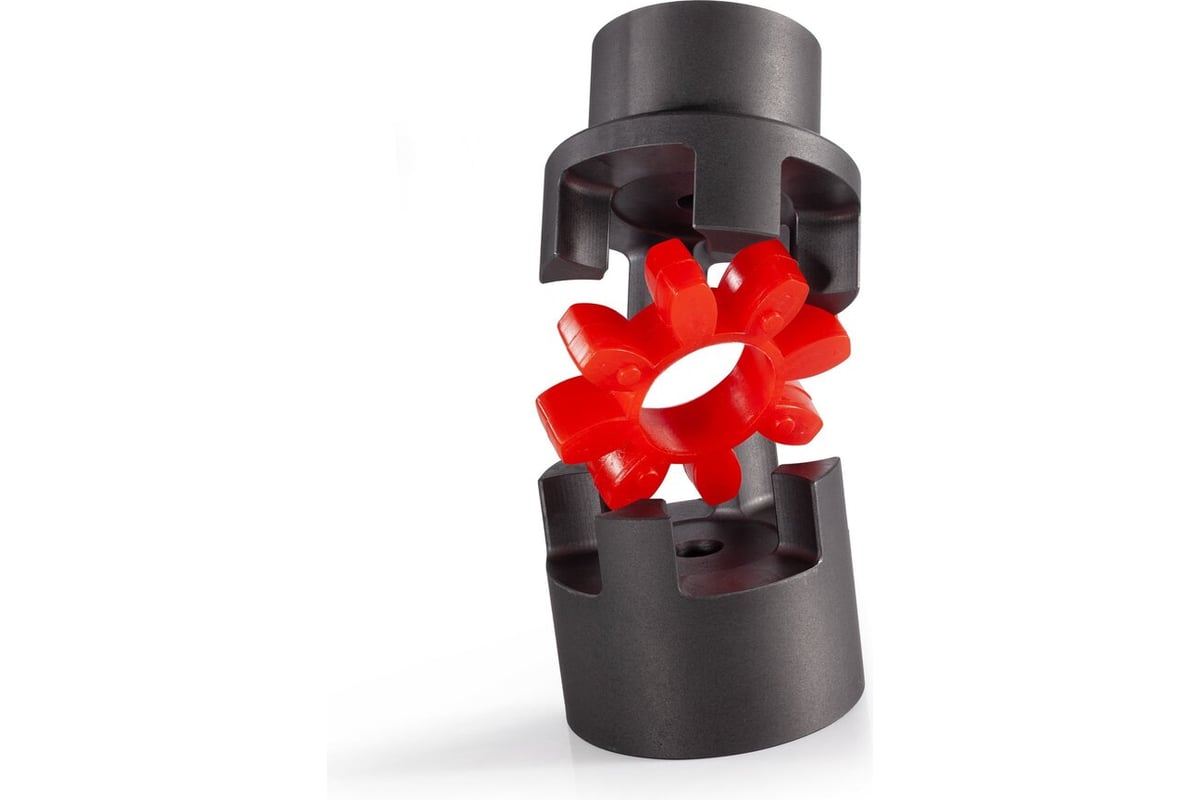

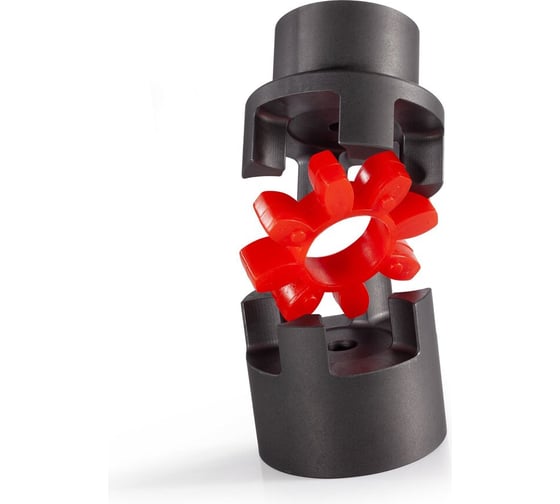

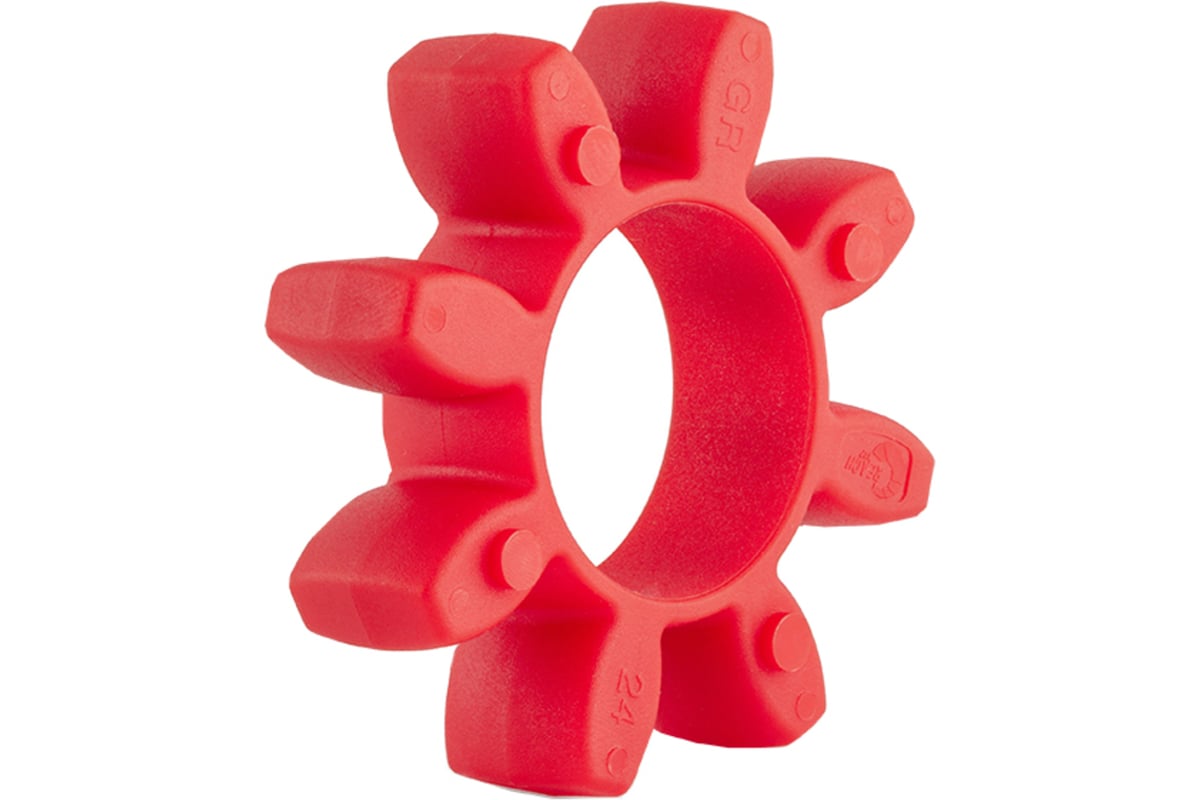

Кулачковая муфта под расточку SGM24AB 98Sh (ROTEX24) ISKRA – это комплект, состоящий из двух полумуфт SGMA024, SGMB032 и желтого упругого элемента твёрдостью 98Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

Материал – чугун EN-GJL-250.

SGM24AB 98Sh (ROTEX24) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.

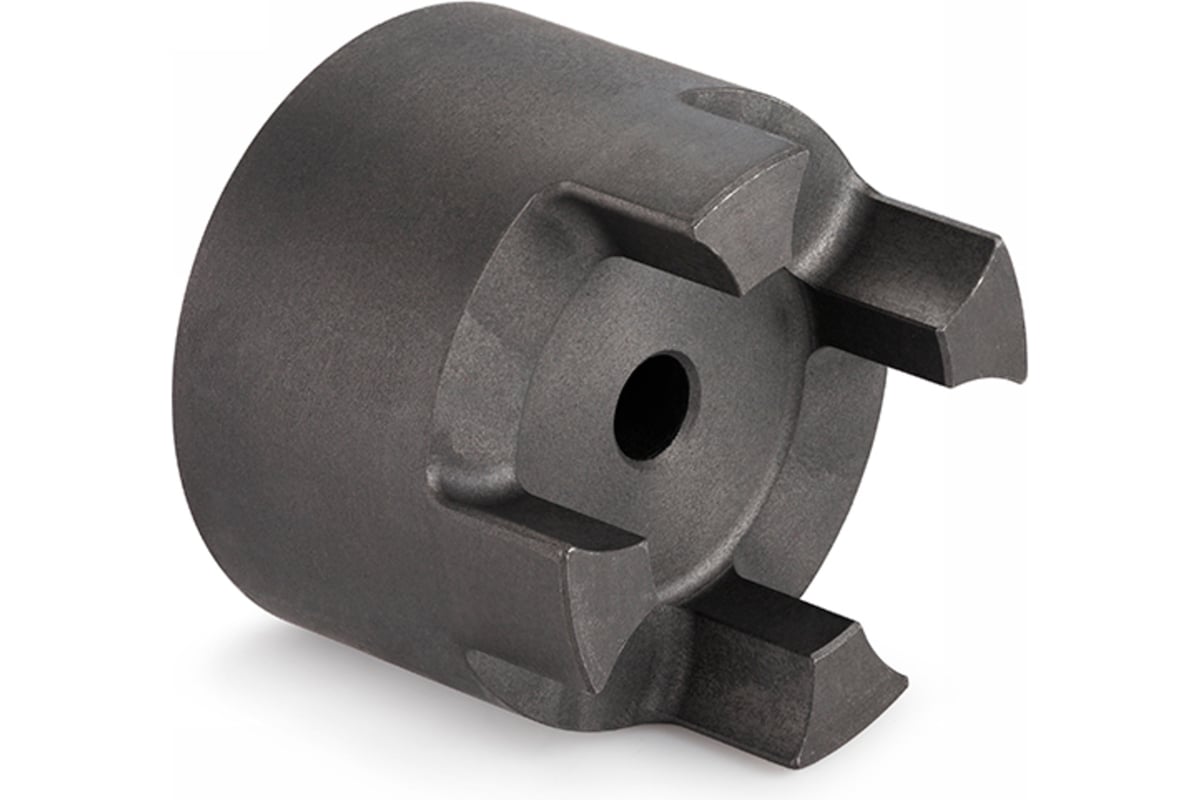

• Максимально возможный диаметр отверстия SGMA024 ISKRA – 24 мм.
• Наружный диаметр SGMA024 ISKRA – 55 мм.

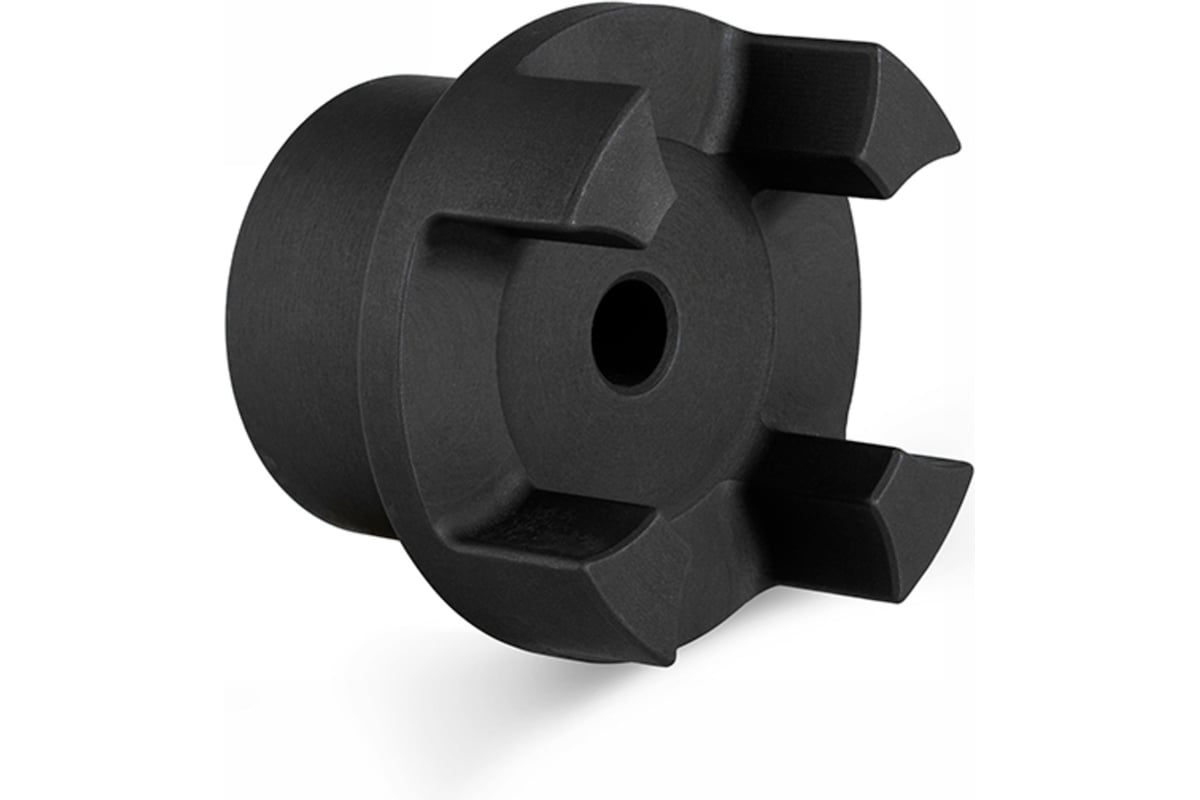

• Максимально возможный диаметр отверстия SGMB032 ISKRA – 32 мм.
• Наружный диаметр SGMB032 ISKRA – 55 мм.

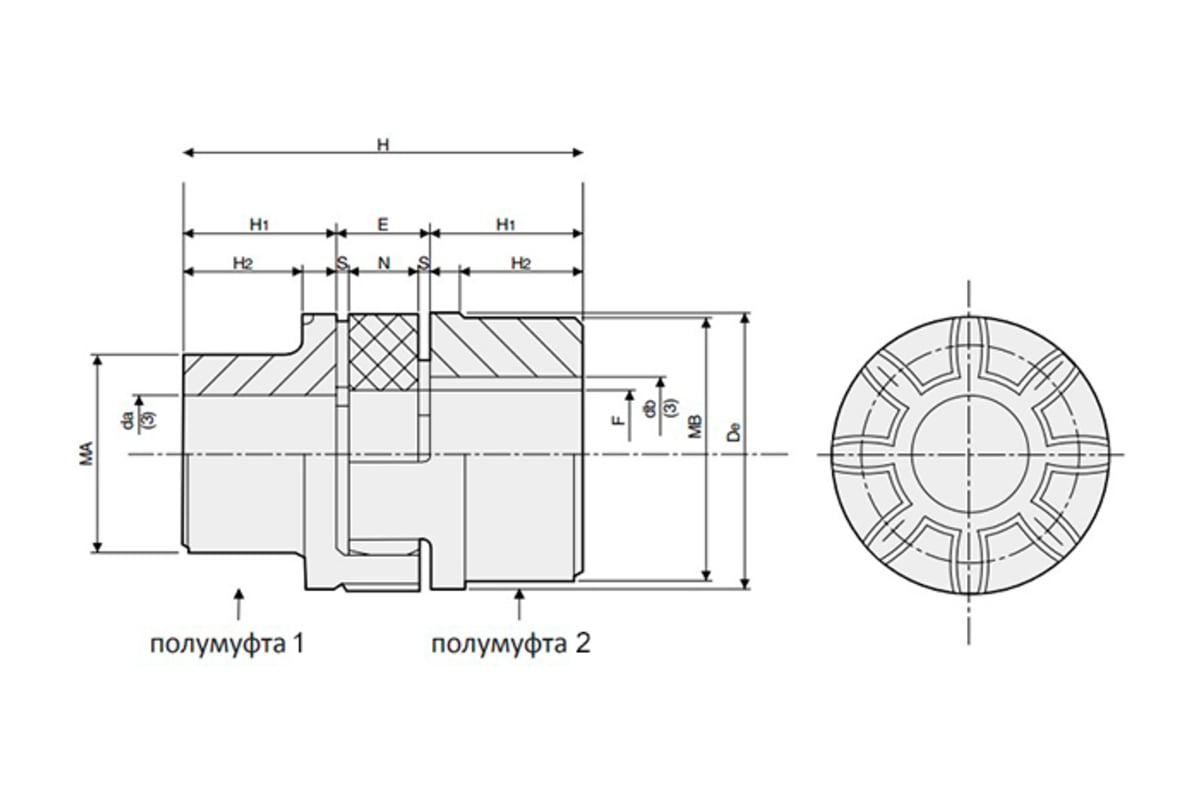

• Зазор S, мм 2
• Общая ширина H, мм 78
• Размер F, мм 27
• Ширина H1, мм 30
• Ширина H2, мм 24
• Макс. диаметр отверстия полумуфты da, мм 24
• Макс. диаметр отверстия полумуфты db, мм 32
• Масса А, кг 0,36
• Масса В, кг 0,55
• Момент инерции J, кг/см² 3
• Паук, мм 0,014
• Размер De, мм 55
• Размер MA, мм 40
• Размер MB, мм 55
• Размер N, мм 14
• Черновое отверстие полумуфты A, мм 9
• Черновое отверстие полумуфты B, мм 9
• Ширина E (1), мм 18
• Тип полумуфты 1 SGMA
• Тип полумуфты 2 SGMB
