Кулачковая муфта под расточку ISKRA SGM28AB 94Sh (ROTEX28), SGM28AB94-ISKRA

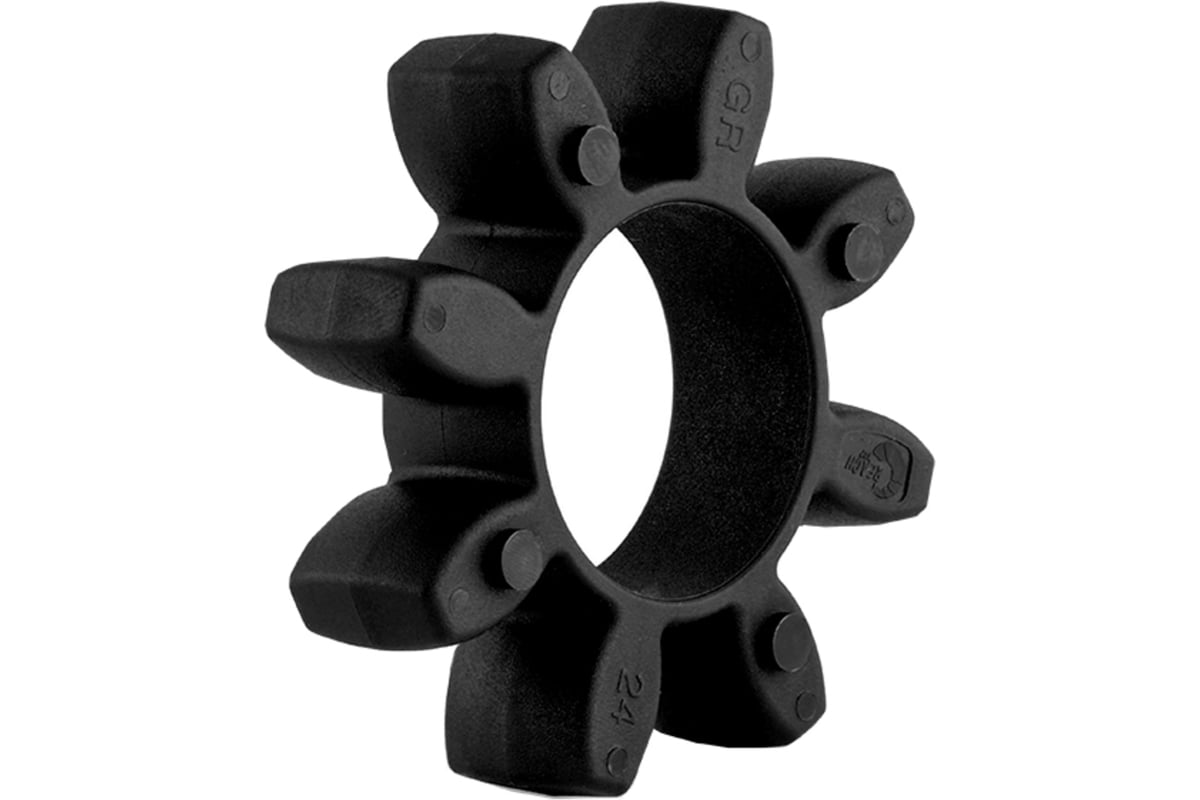

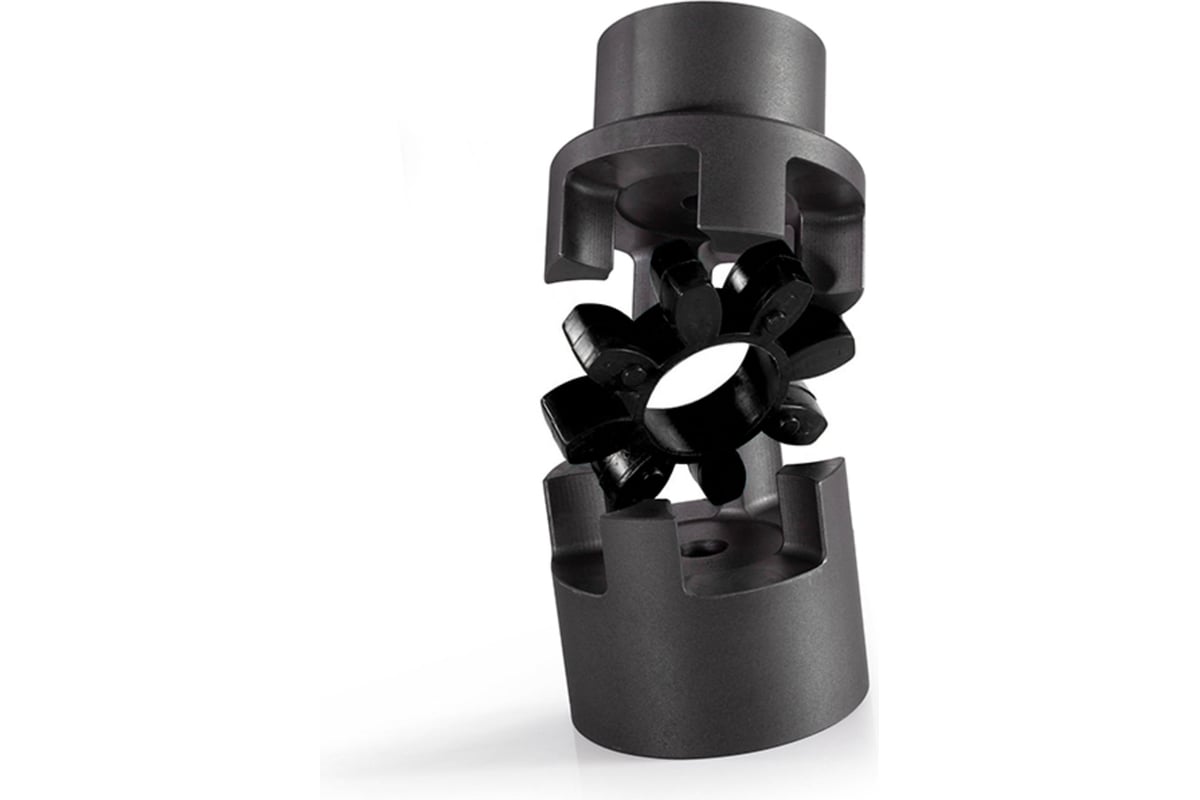

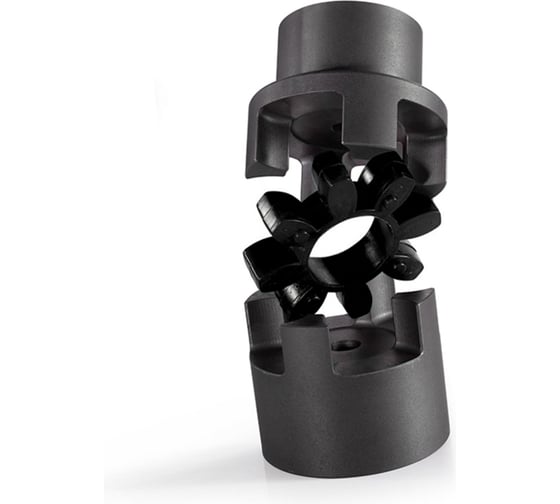

Кулачковая муфта под расточку SGM28AB 94Sh (ROTEX28) ISKRA – это комплект, состоящий из двух полумуфт SGMA028, SGMB038 и черного упругого элемента твёрдостью 94Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

Материал – чугун EN-GJL-250.

SGM28AB 94Sh (ROTEX28) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.

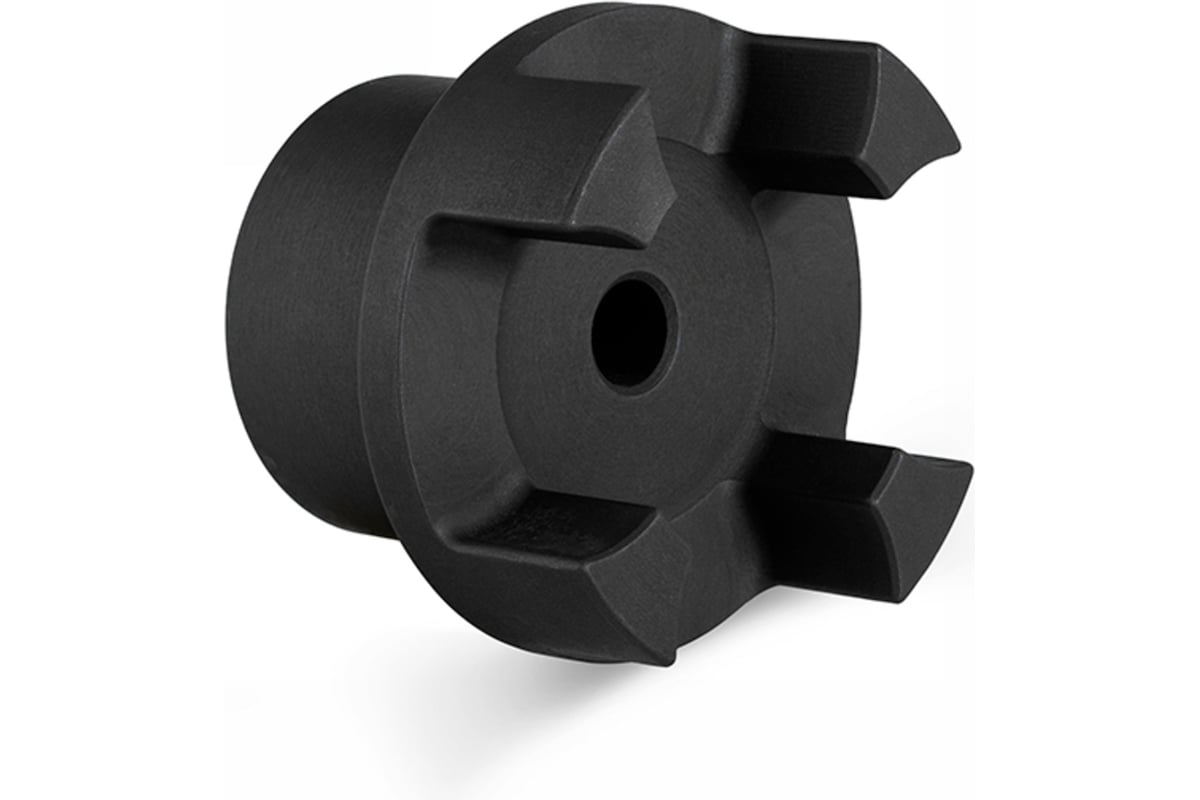

• Максимально возможный диаметр отверстия SGMA028 ISKRA – 28 мм.
• Наружный диаметр SGMA028 ISKRA – 65 мм.

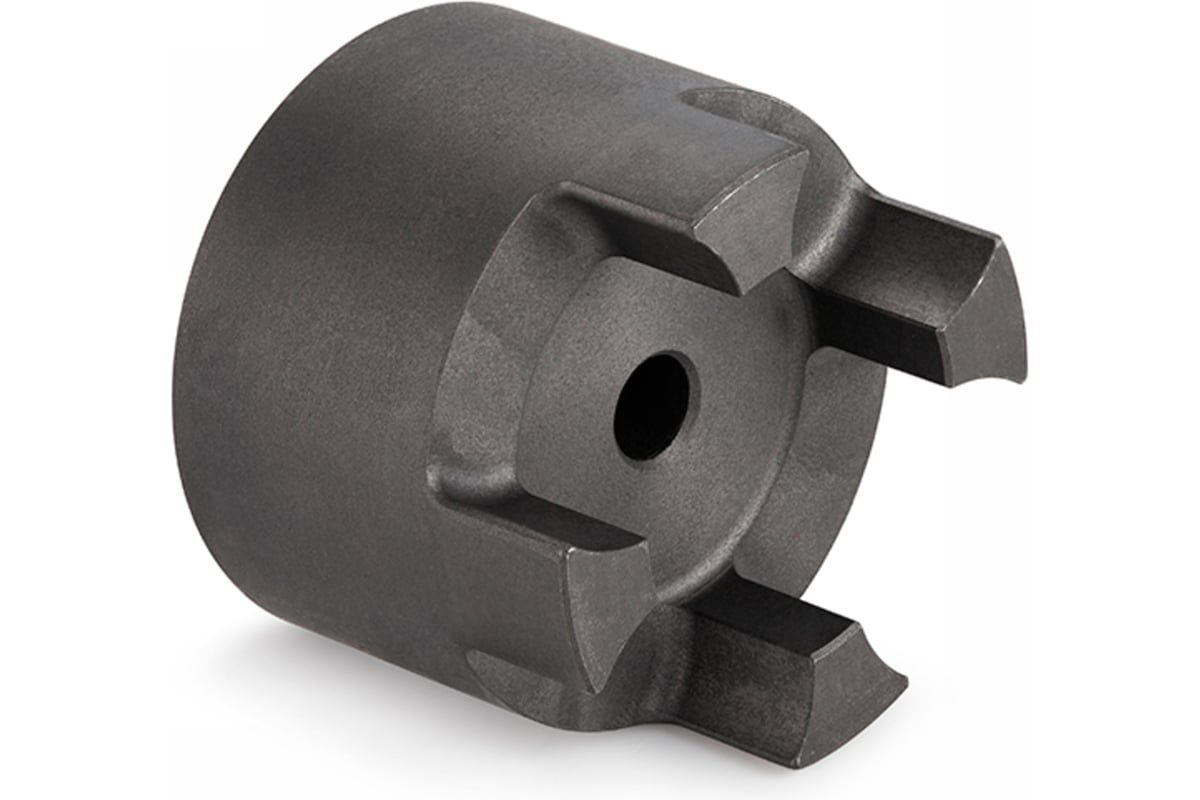

• Максимально возможный диаметр отверстия SGMB038 ISKRA – 38 мм.
• Наружный диаметр SGMB038 ISKRA – 65 мм.

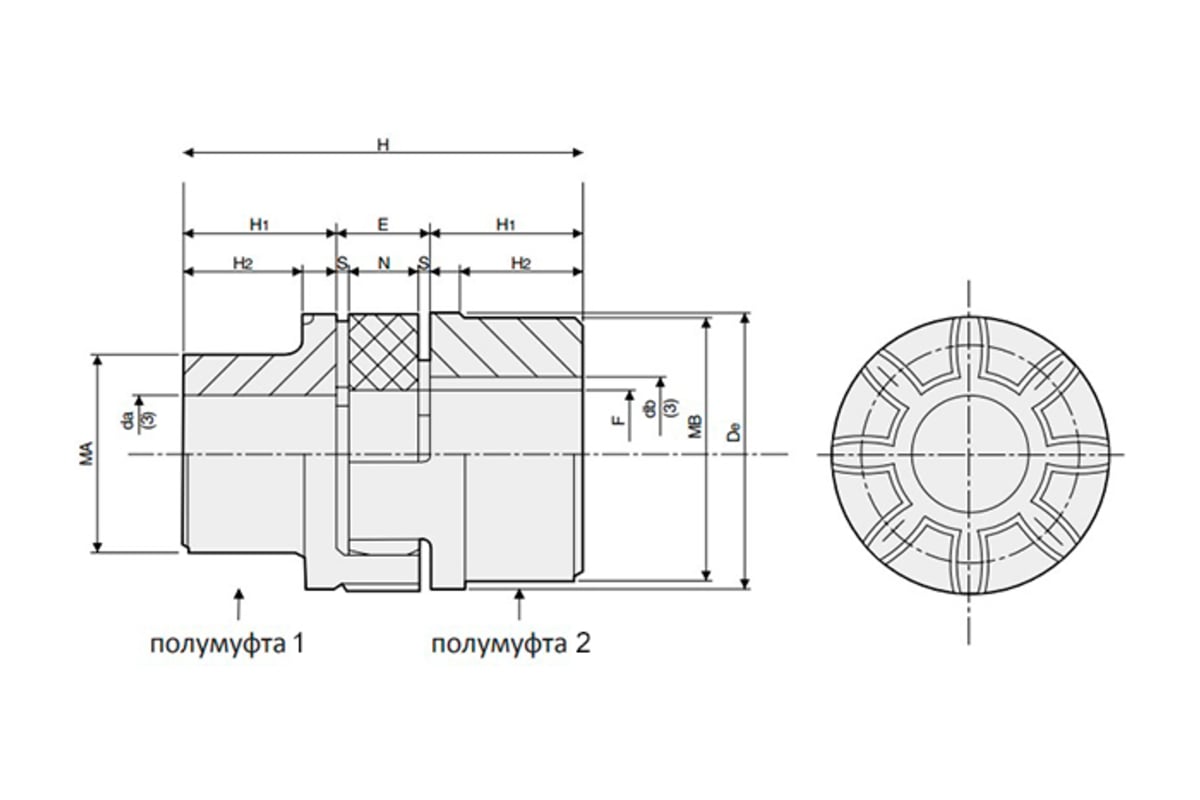

• Зазор S, мм 2,5
• Общая ширина H, мм 90
• Размер F, мм 30
• Ширина H1, мм 35 Ширина H2, мм 27,5
• Макс. диаметр отверстия полумуфты da, мм 28
• Макс. диаметр отверстия полумуфты db, мм 38
• Масса А, кг 0,6 Масса В, кг 0,85
• Момент инерции J, кг/см² 7 Паук, мм 0,025
• Размер De, мм 65
• Размер MA, мм 48
• Размер MB, мм 65
• Размер N, мм 15
• Черновое отверстие полумуфты A, мм 10
• Черновое отверстие полумуфты B, мм 10
• Ширина E (1), мм 20
• Тип полумуфты 1 SGMA
• Тип полумуфты 2 SGMB
