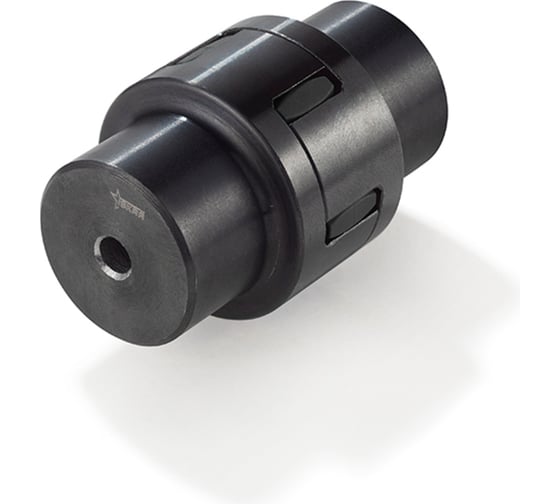

Кулачковая муфта под расточку ISKRA SGM65AA 94sh (ROTEX65), SGM65AA94-ISKRA

Кулачковая муфта под расточку SGM65AA 94sh (ROTEX65) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и красного упругого элемента твёрдостью 94Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

Материал – чугун EN-GJL-250.

SGM65AA 94sh (ROTEX65) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.

• Максимально возможный диаметр отверстия – 65 мм
• Внешний диаметр – 135 мм
• Момент инерции полумуфты – 310 кг/см²
• Твердость 94
• Зазор S, мм 4,5
• Максимальный диаметр da max, мм 65
• Общая ширина H, мм 185
• Черновое отверстие A, мм 15
• Ширина E, мм 35
• Ширина H1, мм 75
• Ширина H2, мм 61
• Внутренний диаметр упругого элемента F, мм 68
• Диаметр ступицы MA, мм 115
• Момент инерции Hub B1, кг/см2 310
• Ширина упругого элемента N, мм 26
• Вес полумуфты A, кг 6,5
• Вес упругого элемента, кг 0,172
• Внешний диаметр De, мм 135
• Тип полумуфты 1 SGMA
• Тип полумуфты 2 SGMA
