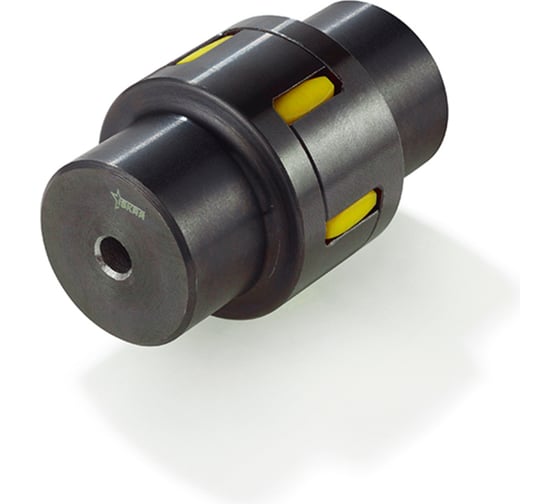

Кулачковая муфта под расточку ISKRA SGM75AA 92sh (ROTEX75), SGM75AA92-ISKRA

Кулачковая муфта под расточку SGM75AA 92sh (ROTEX75) ISKRA – это комплект, состоящий из двух облегченных полумуфт типа SGMA и красного упругого элемента твёрдостью 92Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.

Материал – чугун EN-GJL-250.

SGM75AA 92sh (ROTEX75) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.

• Максимально возможный диаметр отверстия – 75 мм
• Внешний диаметр – 160 мм
• Момент инерции полумуфты – 680 кг/см²
• Твердость 92 Зазор S, мм 5
• Максимальный диаметр da max, мм 75
• Общая ширина H, мм 210
• Черновое отверстие A, мм 15
• Ширина E, мм 40
• Ширина H1, мм 85
• Ширина H2, мм 69
• Внутренний диаметр упругого элемента F, мм 80
• Диаметр ступицы MA, мм 135
• Момент инерции Hub B1, кг/см2 680
• Ширина упругого элемента N, мм 30
• Вес полумуфты A, кг 10
• Вес упругого элемента, кг 0,325
• Внешний диаметр De, мм 160
• Тип полумуфты 1 SGMA
• Тип полумуфты 2 SGMA
