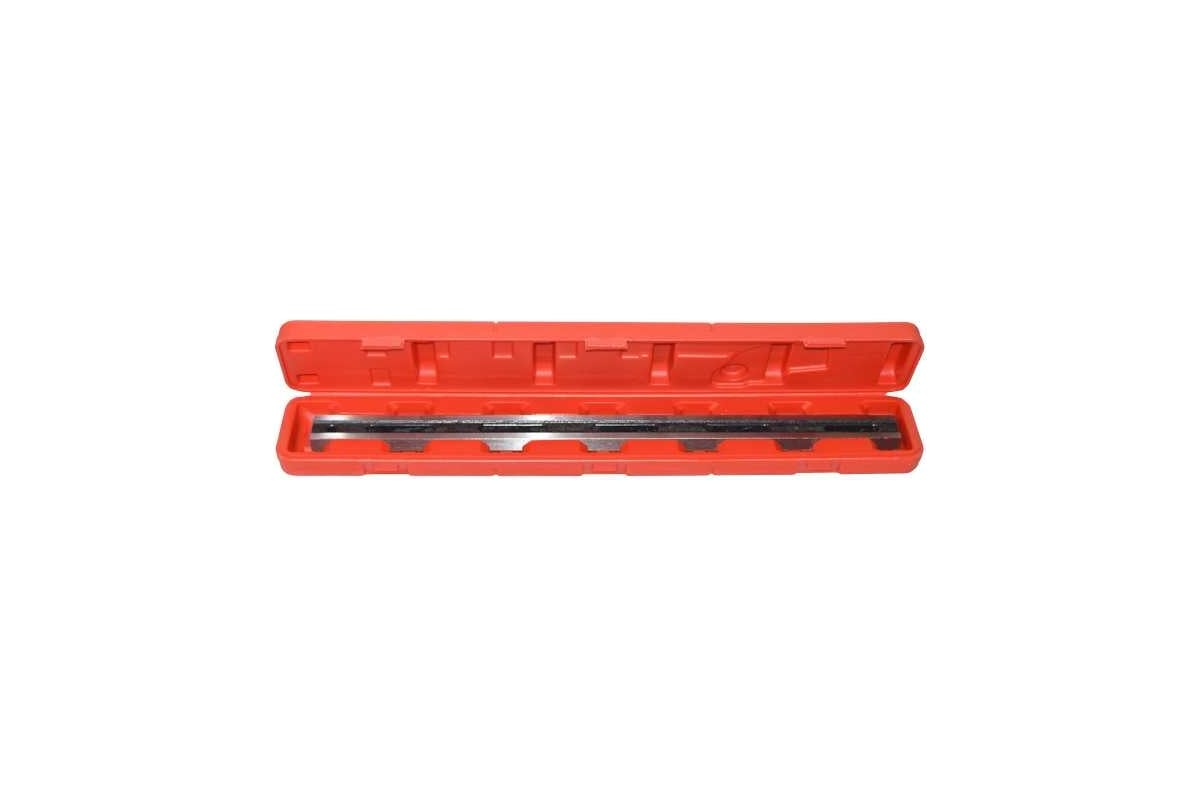

Линейка для проверки плоскости головки блока цилиндров AIST ГБЦ 19180102-M 00-00026081

Применение линейки эталона для замера неровностей:

• -линейка для проверки плоскости ГБЦ используется совместно с щупом для оценки искривления. Линейка эталон для замера неровностей используется для замера на блоке двигателя, головке блока цилиндров и маховике;
• -данная линейка для измерения плоскости ГБЦ подходит для двигателей до 6 цилиндров;
• -габаритные размеры прецизионной линейки 16х36х600мм;

Материалы и технологический процесс изготовления линейки для проверки плоскости ГБЦ:

• сталь 40CR;
• измерительные края линейки для ГБЦ закалены, отшлифованы и притерты.

Конфигурация линейки эталона для замера неровностей:

• допуск < 0,05 мм;
• ширина: 16 мм;
• длина: 600 мм;
• высота: 36 мм;
• масса 2.8 кг.

Метод эксплуатации:

• перед тем как использовать линейку проверки ГБЦ убедитесь, что измеряемая поверхность сухая и чистая;
• используйте набор щупов для измерения искривлений;
• поставьте линейку для плоскостей ГБЦ ребром на поверхность головки, сначала посредине вдоль оси головки, а затем по диагоналям и измерьте щупом зазор между плоскостью головки и линейкой;
• если искривление менее 0,05 мм, то реставрация не требуется. Если искривление в диапазоне 0,05 – 0,2 мм, то головка блока цилиндра должна быть отреставрирована.

Внимание! Рабочими поверхностями линейки проверки качества плоскости блока цилиндров являются только узкие отшлифованные стороны. Использование широких плоскостей линейки для проверки плоскости ГБЦ не допускается.
