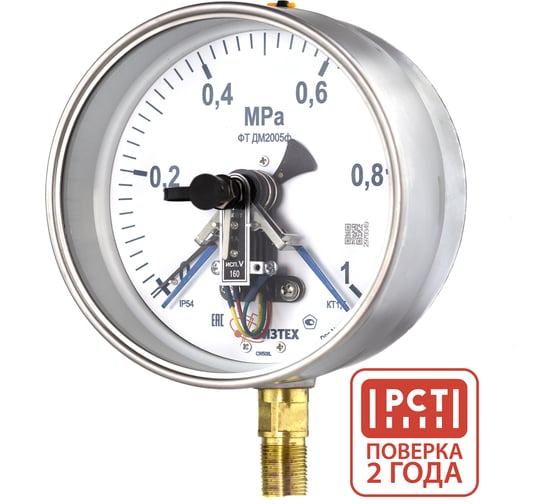

Манометр ПО Физтех, АО ДМ2005ф исп V 0-1 МПа кт.1,5 d.160 IP54 M20_1,5 РШ SG 4687205622358

Манометры электроконтактные пылевлагозащищенные сигнализирующие ДМ2005ф IP54предназначены для измерения избыточного давления некристаллизующихся,неагрессивных по отношению к медным сплавам сред. Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления. Обеспечивают визуальную индикацию контролируемого давления в процессе.

Тип контактов:

- с магнитным поджатием

Коммутируемое напряжение

12-220В постоянного тока 12-380В переменного тока

Сила тока, не более:

- 1А для контактов с магнитным поджатием

Максимальная разрывная мощность контактов:

с магнитным поджатием: - 30Вт постоянного тока - 50ВА переменного тока

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний:

- для контактов с магнитным поджатием +/- 4%

Материал корпуса:

нержавеющая сталь

Обечайка:

байонетная, нержавеющая сталь

Стекло:

многослойное безопасное

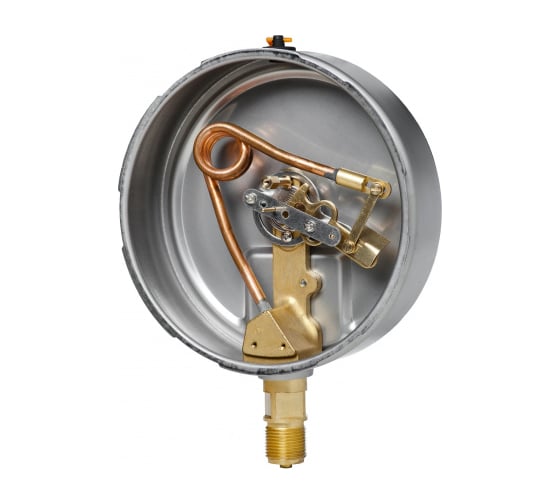

Штуцер, трибко-секторный механизм:

медный сплав

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий

Первая уставка(min, левая) - синяя

Вторая уставка (max, правая) – синяя

Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт замкнут, второй разомкнут; - междууставками оба контакта разомкнуты; - после второй (max) уставки первый контакт разомкнут, второй замкнут.
