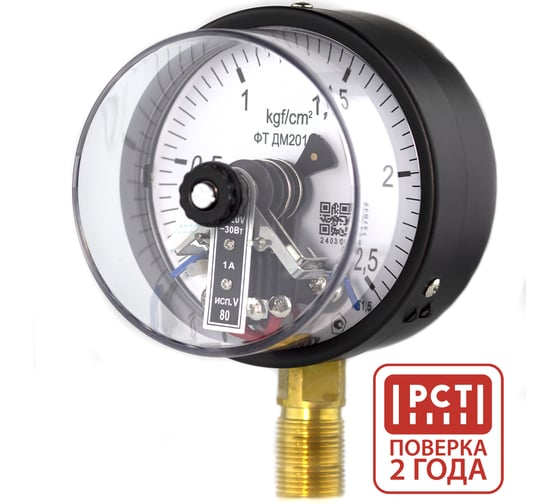

Манометр электроконтактный Физтех ДМ2010ф исп V 0-2,5 кгс/см2 кт.1,5 d.100 IP40 M20х1,5 РШ 4687205638199

Манометры электроконтактные сигнализирующие ДМ2010ф предназначены для измерения избыточного давления некристаллизующихся,неагрессивных по отношению к медным сплавам сред. Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления. Обеспечивают визуальную индикацию контролируемого давления в процессе.

Максимальное напряжение коммутируемого тока:

• 220В постоянного тока;
• 380В переменного тока.

Сила тока, не более:

• 1А для контактов с магнитным поджатием.

Максимальная разрывная мощность контактов:

• с магнитным поджатием:
• 30Вт постоянного тока;
• 50ВА переменного тока.
• для скользящих контактов:
• 10Вт постоянного тока;
• 20ВА переменного тока.

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний:

• для контактов с магнитным поджатием +/- 4%.

Исполнение V (по умолчанию)

Первый размыкающий, второй замыкающий

Первая уставка(min, левая) - синяя

Вторая уставка (max, правая) – синяя

Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт замкнут, второй разомкнут; - междууставками оба контакта разомкнуты; - после второй (max) уставки первый контакт разомкнут, второй замкнут.
