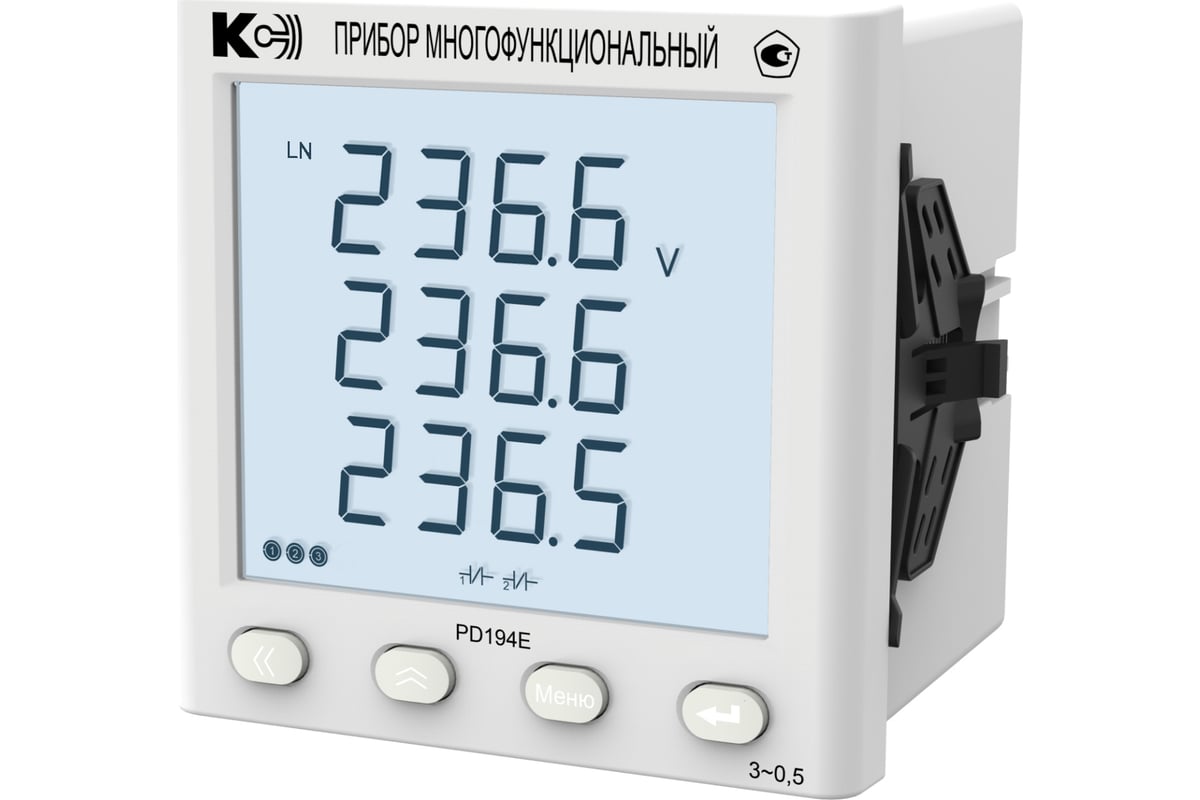

Многофункциональный прибор КС PD194E-9E3T-11021-5А-500В-3.4-0.5 54254001

Многофункциональные цифровые электроизмерительные приборы PD194E торговой марки КС предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерений, телесигнализации и телеуправления.

Внесены в Государственный реестр средств измерений № 61535-15.

Основные характеристики PD194E:

• Измерения: напряжения, токи, мощности, частота, коэффициент мощности; максимумы, минимумы, среднее значение тока, напряжения, частоты, мощностей; коэффициенты искажения синусоидальности токов и напряжений (THD), коэффициенты гармонических составляющих токов и напряжений (2-51 гармоника); энергии (технический учет) в обоих направлениях, активная и реактивная, реактивная по квадрантам.
• Номинальное значение тока: 1А, 5А.
• Номинальное значение напряжения (линейное): 100В, 380В, 400В, 500В.
• Погрешность измерения: приведенная тока, напряжения, мощности ±0,5%, коэффициента мощности ±1%; абсолютная частоты ±0,01Гц.
• Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная 2-проводная.

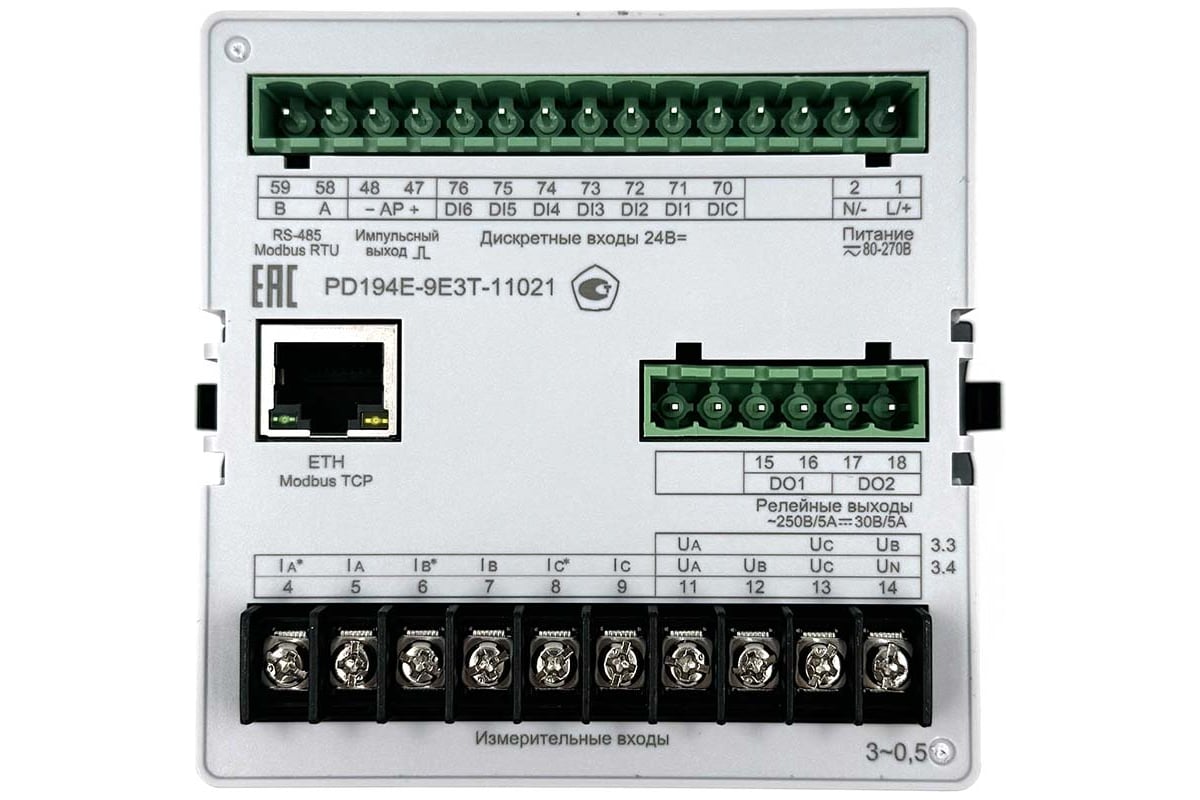

• Интерфейсы и протоколы обмена: RS-485 (Modbus RTU), Ethernet (протокол Modbus TCP).
• Дискретные входы (телесигнализация): 6 входов с внутренним питанием =24В («сухой контакт»).
• Релейные выходы (телеуправление): 2выхода, ~250В/5А, =30В/5А.
• Питание: -/~80...270В, 50Гц.
• Энергонезависимые часы: без синхронизации, уход не более 0,5 сек/сутки.
• Журналы событий: 32 записи, по дискретным входам, релейным выходам, измеряемым параметрам
