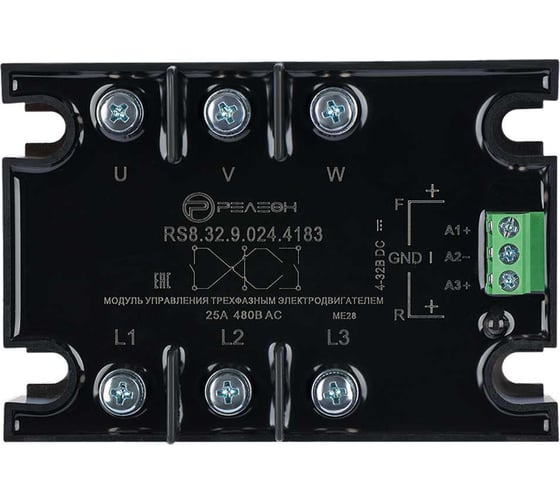

Модуль управления трехфазным электродвигателем Релеон вход 24в Dc; 2 реверс. выхода 25а, 48-440в Ac RS83290244183

Модуль реверса двигателя 25А 24V DC RS8.32.9.024.4183 — твердотельное реле реверса для трехфазных электродвигателей до 15 кВт. Управление 24В постоянного тока, коммутация 48-440В AC. Встроенная защита (варистор), светодиод, винтовые клеммы. Механическая и электрическая блокировка. Прямое подключение к ПЛК и контроллерам. Идеально для лебедок, ворот, конвейеров, станков.

Стандартная (базовая) комплектация.

Для работы необходима дополнительная покупка: Радиатор охлаждения (например, модель RS01.150A или аналог 55x142x150 мм) — ОБЯЗАТЕЛЬНО для работы на номинальном токе.

• Кол-во контактов - 3 реверс
• Номинальный ток - 25A
• Материал контакта -Твердотельное
• Напряжение включения - 10 В DC
• Напряжение выключения - 3 В DC
• Макс. Ток - 25 мА
• Макс. обратное напряжение - 32 В DC
• Защита - Варистор
• Номинальный ток - 25А
• Номинальный ток по AC - 125А
• Допустимая мощность двигателя AC - 31.5 кВТ
• Вид коммутации - произвольно
• Макс. пиковое напряжение - 800В
• Макс. пиковый ток - 500А
• Макс. ток утечки - 10мА
• Макс. падение напряжения - 2,1В
• Макс. время включения - 1/2 периода + 1мс
• Макс. время отключения - 1/2 периода + 1мс
• Задержка включения - 80 мс
• Мин. dV/dt в выкл. состоянии - 200 В/μS
• Электрическая прочность изоляции - вход-выход 4000 В АС
• Сопротивление изоляции - ≤ 1000 Mом (500 В DC)
• Рабочая темп. -30...+80°C
• Темп. Хранения -30…+100°C
• Относительная влажность - 45%-85%
• Моменты затяжки - M4 0.98–1.37 N·m, M3 0.3–0.5 N·m.
