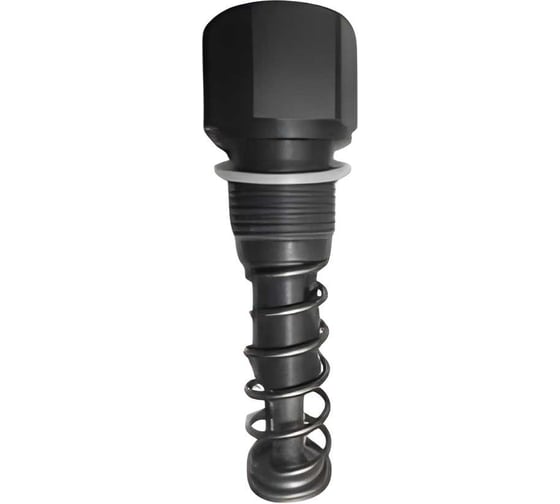

Насосный элемент LUBE-IN LLS К6 203, 205, 502 600-26876-2

Насосный элемент К6 - основной рабочий элемент насоса системы смазки, который создает давление смазки с точно дозированным расходом смазочного вещества за один ход плунжера.

Поршень: ∅6 мм (К6)
Номинальная производительность (выход смазки): 2.8 см³/мин (для насоса 203)
Рабочее давление (макс.): 350 бар
Присоединительная резьба на выходе: G ¼"


Весь цикл работы насосного элемента К6 состоит из двух основных, непрерывно повторяющихся фаз, фазы всасывания и фазы нагнетания.
Во время фазы всасывания, при вращении электромотора эксцентрик 1 позволяет поршню 2 под воздействием пружины 3 вернуться в исходное положение, при этом смазка из резервуара поступает в свободную поршневую полость, после чего наступает фаза нагнетания.
Эксцентрик вталкивает поршень в полость, создавая давление, под действием которого открывается обратный клапан 4, и порция смазки поступает в систему.
Затем цикл повторяется.
