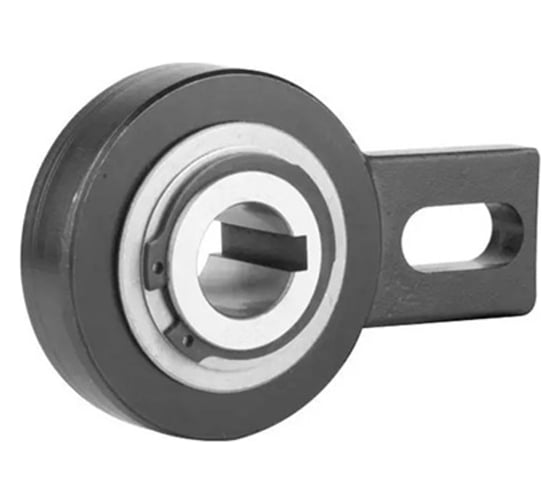

Обгонная муфта ISKRA AV110 (GV110)

Обгонная муфта передает крутящий момент в одном направлении.

Центрирование наружного и внутреннего колец осуществляется с помощью втулок. Передача крутящего момента от вала к внутреннему кольцу - через шпонку. Допустимое отклонение диаметра посадочного места вала - по h6.

Когда обгонная муфта используется как тормоз обратного хода, рукоятка, фиксирующая наружное кольцо должна быть помещена между двумя кронштейнами, в противном случае в отверстия рукоятки необходимо вставить штифт. Фиксация корпуса муфты на раме машины позволяет блокировать вращение вала. Если обгонная муфта используется для прерывистой подачи, рукоятка должна быть прикреплена через отверстие к толкателю. В любом случае, во избежание перегрузки втулок, соединение с рукояткой должно давать определённый люфт, обеспечивающий осевую подвижность.
