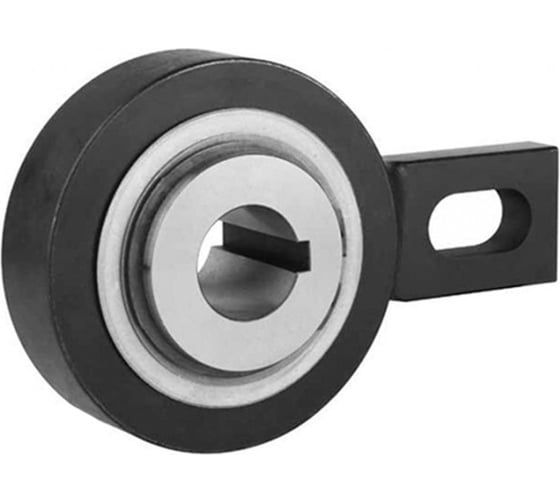

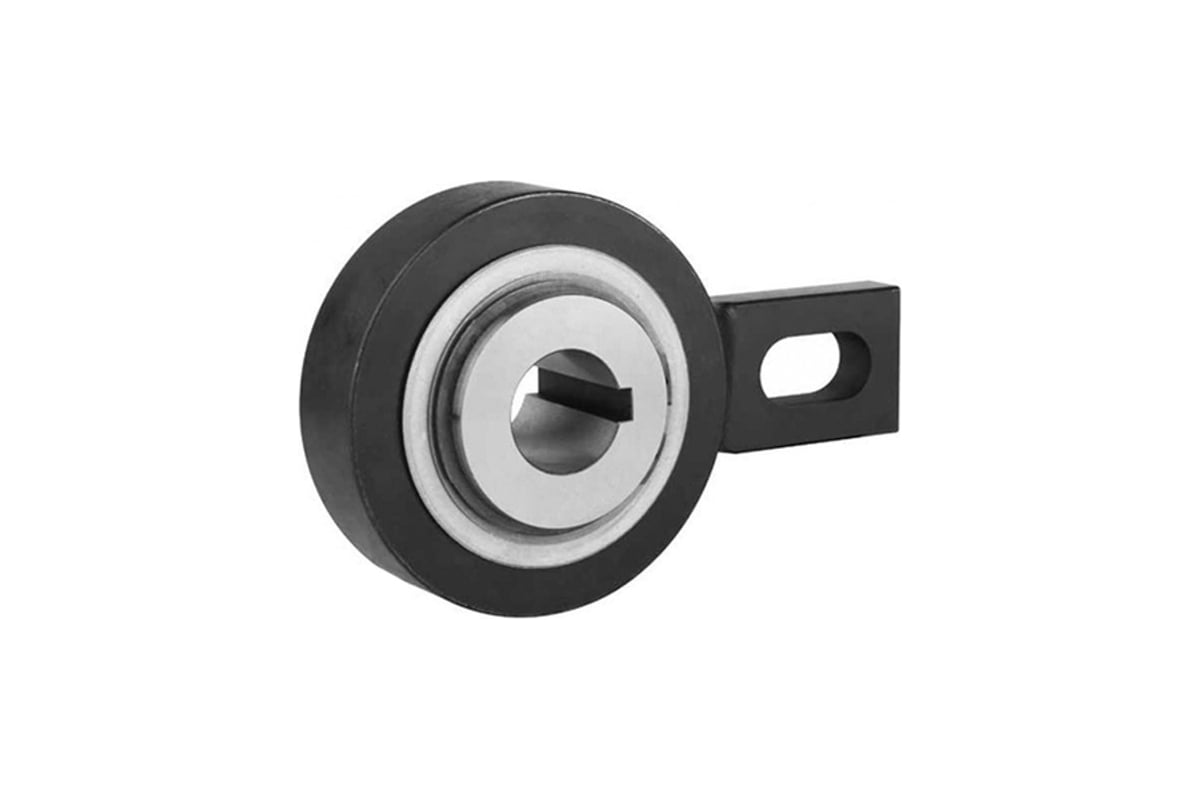

Данная обгонная муфта имеет ассиметричные ролики, центрирование наружного и внутреннего колец осуществляется с помощью втулок. Передача крутящего момента от вала к внутреннему кольцу осуществляется через шпонку. Допустимое отклонение диаметра посадочного места вала - по h6.

Когда обгонная муфта используется как тормоз обратного хода, рукоятка, фиксирующая наружное кольцо должна быть помещена между двумя кронштейнами, в противном случае в отверстие необходимо вставить штифт. Фиксация корпуса муфты на раме машины позволяет блокировать вращение вала. Если обгонная муфта используется для прерывистой подачи, рукоятка должна быть прикреплена через отверстие к толкателю. В любом случае, во избежание перегрузки втулок, соединение с рукояткой должно давать определённый люфт, обеспечивающий осевую подвижность. Обгонные муфты поставляются уже смазанными.

Технические характеристики муфты ISKRA RSBW55-ISKRA

Тип

обгонная муфта

Наружный диаметр

132 мм

Внутренний диаметр

55 мм

Количество дорожек качения

1 шт

Частота вращения предельная

300 об/мин

Ширина

52 мм

Шпоночный паз

на внутреннем кольце

Вес нетто

3.5 кг

Маркировка

RSBW 55 ISKRA

Глубина шпоночного паза

4.3 мм

Ширина шпоночного паза

16 мм

Габариты без упаковки

191x132x52 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
