Код товара: 41943713
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 1
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 2
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 3
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 4
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 5
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 6
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 7
Обвод нержавеющий ViEiR 22х22 гайка/гайка для инженерных систем VPG2222A 1

Материал:нержавеющая сталь

Тип фитинга:обвод

Диаметр:22-22

Размер резьбы:нет дюйм

Размер верхнего отверстия:нет мм

Размер боковых отверстий:22-22 мм

Max рабочая температура:120 °С

821 ₽

-22%

1 053 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 24 ноября,
бесплатно, из 1 магазина

Курьером:c 25 ноября, от 490 ₽

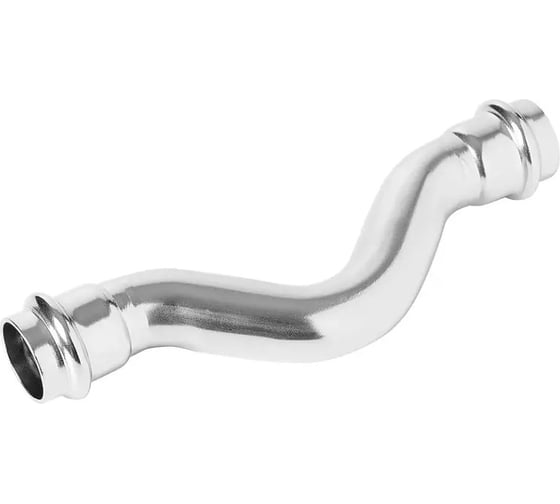

Обвод из нержавеющей стали ViEiR VPG2222A размером 22х22 мм предназначен для обхода пересекающегося участка, крепления или другого препятствия без изменения диаметра трубопровода. Официальное исполнение раструб-раструб имеет посадочный диаметр 22,45±0,25 мм, высоту подъёма 41,65 мм и общую длину 179 мм. Эти параметры относятся к точному артикулу.

Изогнутый средний участок смещает ось трубы на заданную высоту, а затем возвращает её к исходному направлению. Оба конца выполнены как пресс-раструбы, поэтому обвод соединяется с трубой прессованием с двух сторон. Такая геометрия позволяет сформировать готовый обход одной деталью вместо набора коротких труб и нескольких угловых фитингов. При этом изделие не выполняет функцию крана и не предназначено для регулирования потока.

Модель VPG2222A применяют в пресс-системах водоснабжения, отопления и другой совместимой инженерной разводке, когда прямой проход занят соседней коммуникацией или монтажным элементом. Высота 41,65 мм определяет величину обхода, длина 179 мм задаёт протяжённость детали, а размер 22 мм связывает её с трубой. Форма сохраняет параллельное направление входного и выходного участков. Конструкция рассчитана на фиксированный монтажный подъём. Подтверждённые размеры позволяют заранее определить положение фитинга в трубной разводке и его связь с соседними элементами. Рабочий узел формируется непосредственно на трубопроводе.

Технические характеристики

Тип фитинга
обвод
Диаметр
22-22
Размер резьбы
нет дюйм
Размер верхнего отверстия
нет мм
Размер боковых отверстий
22-22 мм
Max рабочая температура
120 °С
Max рабочее давление
16 бар

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Россия

Россия — страна производства

Комплектация

Обвод нержавеющий 22х22 гайка гайка для инженерных систем 1 шт

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.51

Длина, мм: 71

Ширина, мм: 90

Высота, мм: 79

Товар не подлежит обязательному подтверждению соответствия
