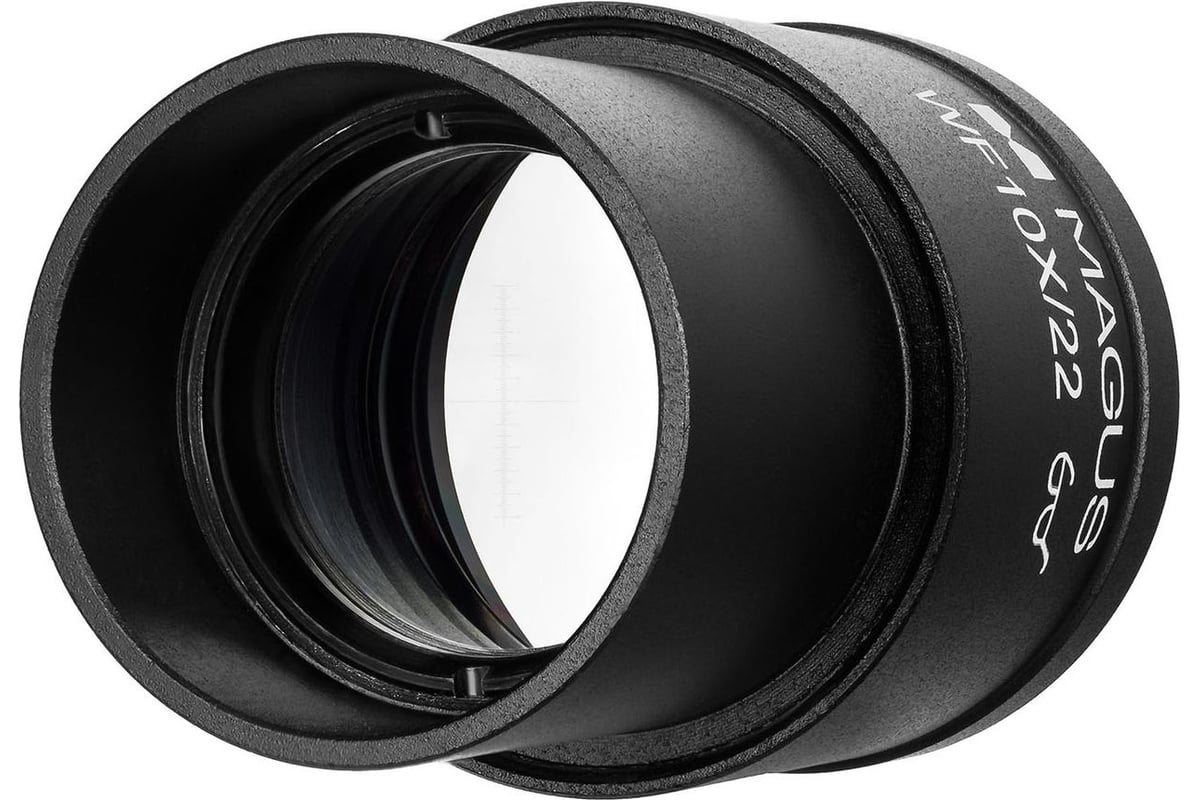

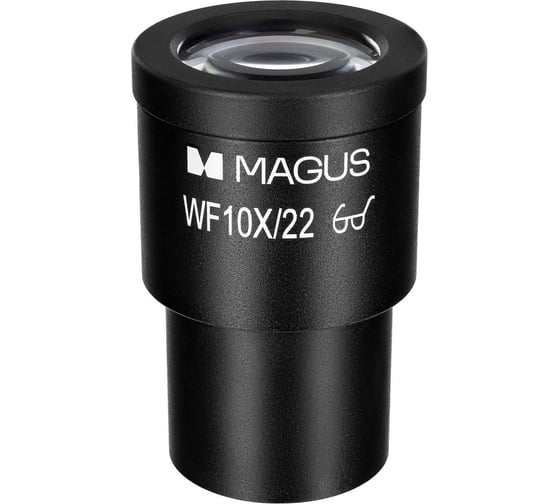

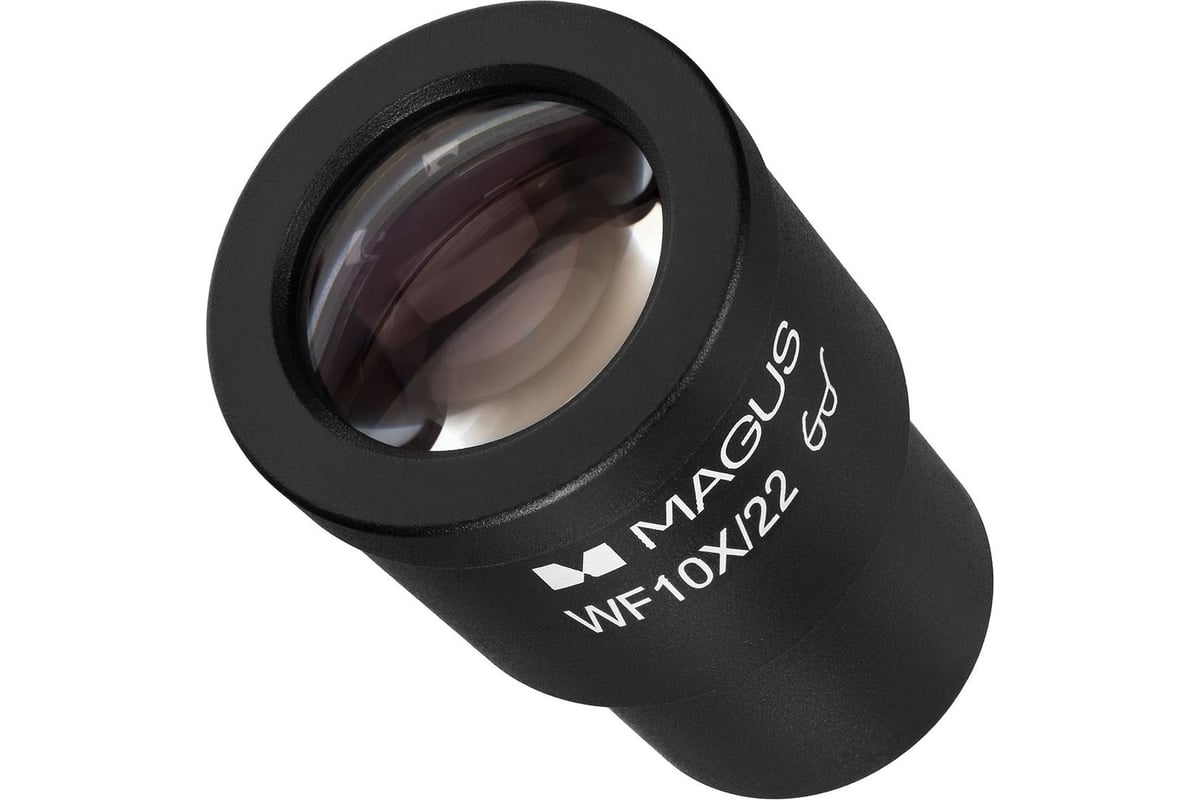

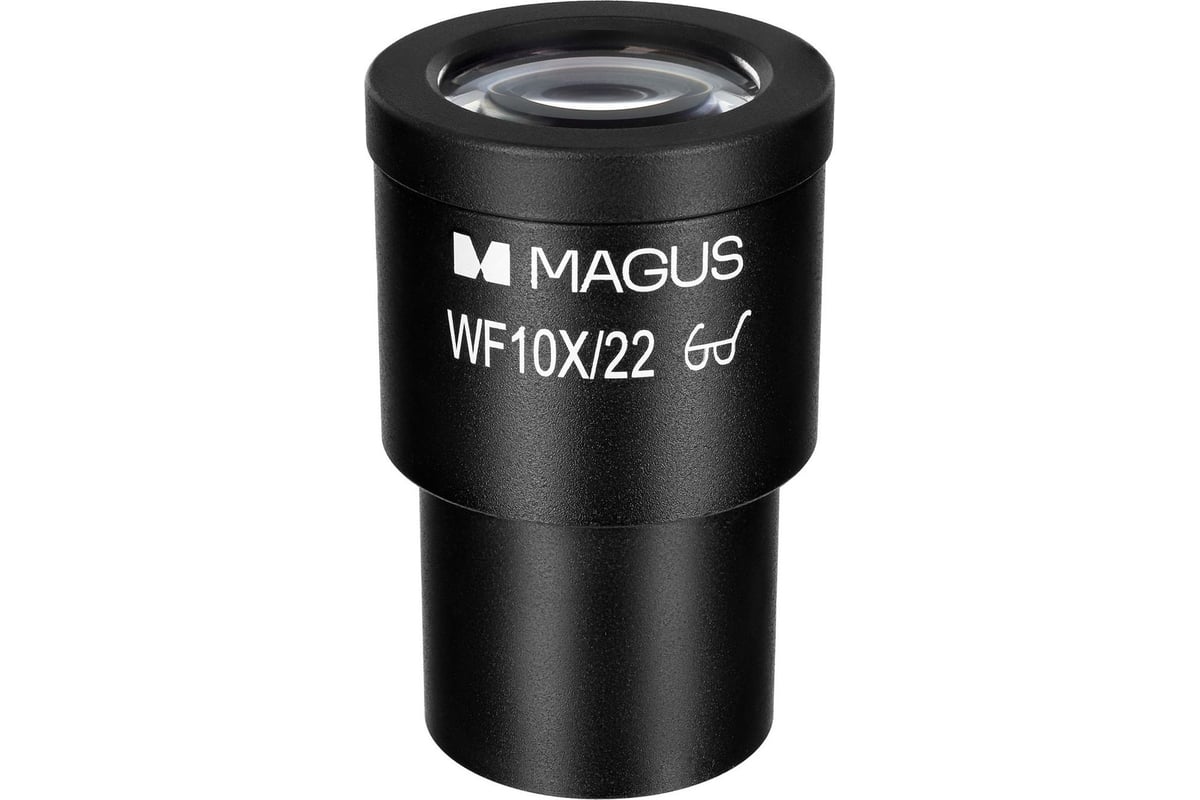

Окуляр со шкалой MES10 10х/22 мм, d 30 мм MAGUS 82915

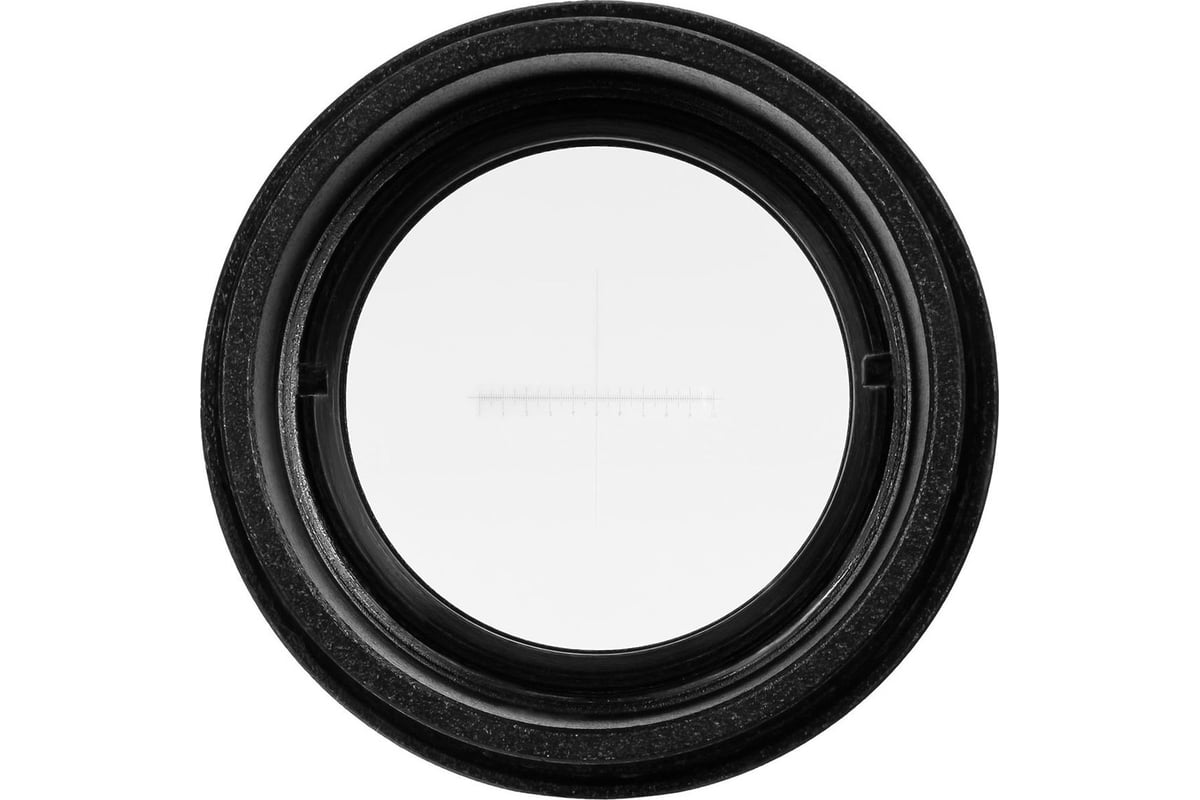

Измерительный окуляр с ценой деления шкалы 0,1 мм. Шкала находится в плоскости полевой диафрагмы. Размеры можно измерять в миллиметрах или в микронах. Шкалу надо градуировать для каждого рабочего объектива с помощью калибровочного слайда. Цена деления слайда 0,01 мм. Его кладут на предметный столик и поворачивают окуляр так, чтобы деления шкал слайда и окуляра были параллельны друг другу.

Кроме этого, для каждого объектива высчитывают цену деления окулярной шкалы (E). Для этого на объективах с небольшой кратностью считают число делений шкалы окуляра, помещающихся в шкалу слайда. На объективах со средней и большой кратностью считают, сколько делений шкалы слайда помещается в окулярную шкалу.

Формула для расчета цены деления окулярной шкалы:
Е=ТL/A, где:
Т – цена деления шкалы микрометрического слайда (0,01 мм);
L – число делений шкалы слайда;
А – число делений шкалы окуляра.

После этого можно определить истинный линейный размер наблюдаемого объекта. Он будет равен длине объекта по окулярной шкале, умноженной на E.

Совместимость:

• Микроскоп биологический MAGUS Bio 250B
• Микроскоп биологический MAGUS Bio 250BL
• Микроскоп биологический MAGUS Bio 250T
• Микроскоп биологический MAGUS Bio 250TL
• Микроскоп биологический инвертированный MAGUS Bio V300
• Микроскоп биологический инвертированный MAGUS Bio V350
• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 600 BD
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 630 BD
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический MAGUS Metal 650 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700
• Микроскоп металлографический инвертированный MAGUS Metal V700 BD
• Микроскоп люминесцентный MAGUS Lum 400
• Микроскоп люминесцентный MAGUS Lum 400L
• Микроскоп люминесцентный инвертированный MAGUS Lum V500
• Микроскоп люминесцентный инвертированный MAGUS Lum V500L
• Микроскоп поляризационный MAGUS Pol 800
