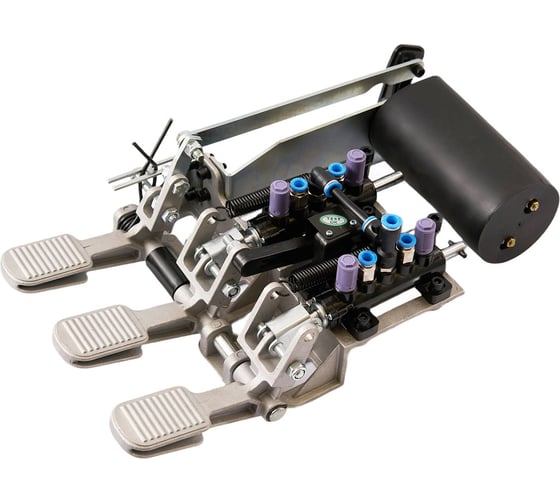

Педальный узел в сборе двухскоростной ROSSVIK V526.380 CT-D-1500000

Используется для управления рабочими процессами шиномонтажного станка с помощью ног оператора и позволяет быстро переключаться между различными функциями без необходимости прерывать процесс монтажа или демонтажа шин.

Включает в себя следующий перечень запчастей:
   1. Корпус педального узла V524, V526, V526U (CT-D-1100003 PEDAL SUPPORT) - 1шт.
   2. Пневмораспределитель пятиходовой правый V524, V526, V526U (CT-D-0001000 VALVE) - 1шт.
   3. Пневмораспределитель пятиходовой левый V524, V526, V526U (CT-D-0003000 VALVE) - 1шт.
   4. Шток педального узла V524, V526, V526U (CT-D-1100004 BOTTOM SHAFT) - 1шт.
   5. Педаль левая двухскоростная V526.380 (CT-D-1500004 PEDAL) - 1шт.
   6. Педаль правая и центральная V524, V526, V526U (CT-D-11000024 PEDAL) - 2шт.
   7. Пружина педали плоская V524, V526, V526U (CT-D-1100013 SPRING) - 1шт.
   8. Пружина педали удлиненная V524, V526, V526U (CT-D-1100007 SPRING) - 2шт.
   9. Шатун копира пружины педали V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100008 CAM CONNECTING ROD) - 1шт.
  10. Копир пружины педали V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100009B CAM) - 1шт.
  11. Пружина педали возвратная V-образная V526.380 (CT-D-1500005 TORSION SPRING) - 1шт.
  12. Шайба штока педального узла V524, V526, V526U (CT-D-1100015 WASHER) - 1шт.
  13. Пластина крепления копира V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100011A CAM BAFFLE PLATE) - 1шт.
  14. Шайба D8 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-8 FLAT WASHER) - 3шт.
  15. Шайба D12 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-12 FLAT WASHER) - 2шт.
  16. Болт шатуна тяги переключателя реверсивного M8×55 V524, V526, V526U (GB70.1-M8×55 INNER HEXA CYLINDRICAL SCREW) - 1шт.
  17. Гайка M8 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB41-M8 HEXANGULAR NUT) - 1шт.
  18. Шайба D4 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-4 FLAT WASHER) - 4шт.
  19. Стопорное кольцо V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB894.1-12 SHAFT ELATIC BIG RETAINING RING A-TYPE) - 2шт.
  20. Гайка M8 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB889.1-M8 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 4шт.
  21. Болт педали и пневмораспределителя V524, V526, V526U (GB818-M4×30-H CROSS PANHEAD SCREW) - 2шт.
  22. Гайка M4 V524, V526, V526U (GB889.1-M4 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 2шт.
  23. Болт под шестигранный ключ M6×20 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB9074-M6×20 COMBINATION SCREW) - 10шт.
  24. Болт пластины крепления копира V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB845-ST2.9×9.5 H C CROSS PANHEAD TAPPING SCREW) - 2шт.
  25. Болт под шестигранный ключ M6×25 V526, V526U, V624, V730 (GB9074-M6×25 COMBINATION SCREW) - 2шт.
  26. Панель переключения скорости стола V526.380 (CT-D-1500001 SWITCH BARCKET) - 1шт.
  27. Соединительная пластина переключения скорости стола V624, V626, V626IT, V730 (CT-D-1500002 SWITCH CONNECTING PLATE) - 1шт.
  28. Шатун соединительной пластины переключения скорости стола V526.380 (CT-D-1500003 SAPCER PLATE) - 1шт.
  29. Болт под шестигранный ключ M8×25 V524, V526, V526U, V730 (GB70.1-M8×25 INNER HEXA CYLINDRICAL SCREW) - 1шт.
  30. Переключатель реверсивный двухскоростной V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100007 SWITCH) - 1шт.
  31. Корпус переключателя реверсивного двухскоростного V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100006 SWITCH COVER) - 1шт.
  32. Тяга переключателя реверсивного двухскоростного V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100008 REVERSE LEVER) - 1шт.
  33. Болт панели переключения скорости M5×16 V526.380 (GB819.1-M5×16-H CROSS COUNTERSUNK SCREW STEEL 4.8 GRADE) - 4шт.
  34. Болт соединительной пластины переключения скорости стола V526.380 (GB819.1-M6×30-H CROSS COUNTERSUNK SCREW STEEL 4.8 GRADE) - 1шт.
  35. Стандартная пружинная шайба D6 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB93-6 STANDARD SPRING WASHER) - 1шт.
  36. Гайка M6 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB41-M6 HEXANGULAR NUT) - 1шт.
  37. Болт под шестигранный ключ M8×30 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB70.1-M8×30 INNER HEXA CYLINDRICAL SCREW) - 1шт.
  38. Гайка M6 V526, V526U, V624, V626, V626IT, V730 (GB889.1-M6 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 1шт.
  39. Болт под шестигранный ключ M4×16 V521, V524, V526, V526U, V624, V626 (GB9074.4-M4×16 COMBINATION SCREW) - 1шт.
