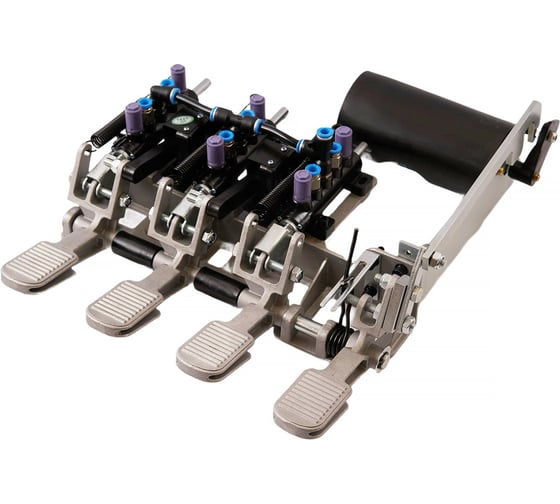

Педальный узел в сборе двухскоростной ROSSVIK V624.380, V730 CT-D-B300000

Подходит для следующих моделей шиномонтажных станков ROSSVIK: V624.380, V730. Используется для управления рабочими процессами шиномонтажного станка с помощью ног оператора и позволяет быстро переключаться между различными функциями без необходимости прерывать процесс монтажа или демонтажа шин.

Включает в себя следующий перечень запчастей:
   1. Корпус педального узла V624, V626, V626IT, V730 (CT-D-6100001 PEDAL SUPPORT) - 1шт.
   2. Шток педального узла V624, V626, V626IT, V730 (CT-D-6100002 BOTTOM SHAFT) - 1шт.
   3. Педаль левая, правая и центральная V521, V624, V626, V626IT, V730 (CT-D-9100002 PEDAL) - 3шт.
   4. Втулка штока педального узла V521, V624, V626, V626IT, V730 (CT-D-2100001 SPACER) - 2шт.
   5. Соединитель педали и пневмораспределителя пятиходового V521, V624, V626, V626IT, V730 (CT-D-5100005 CONNECTION PART) - 3шт.
   6. Педаль левая V521, V624, V626, V626IT, V730 (CT-D-9100001 PEDAL) - 1шт.
   7. Пневмораспределитель пятиходовой левый V521, V624, V730 (CT-D-0012000 VALVE) - 1шт.
   8. Пневмораспределитель пятиходовой центральный V624, V626, V626IT, V730 (CT-D-0014000 VALVE) - 1шт.
   9. Пневмораспределитель пятиходовой правый V521, V624, V626, V626IT, V730 (CT-D-0010000 VALVE) - 1шт.
  10. Болт под шестигранный ключ M6×20 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB9074-M6×20 COMBINATION SCREW) - 16шт.
  11. Пружина педали плоская V521, V624, V626, V626IT, V730 (CT-D-2100004 FORK SPRING PLATE) - 2шт.
  12. Копир пружины педали V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100009B CAM) - 2шт.
  13. Болт под шестигранный ключ M6×25 V526, V526U, V624, V730 (GB9074-M6×25 COMBINATION SCREW) - 4шт.
  14. Пластина крепления копира V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100011A CAM BAFFLE PLATE) - 2шт.
  15. Болт пластины крепления копира V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB845-ST2.9×9.5 H C CROSS PANHEAD TAPPING SCREW) - 4шт.
  16. Шайба D10 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-10 FLAT WASHER) - 6шт.
  17. Штифт соединителя педали и пневмораспределителя V521, V624, V626, V626IT, V730 (GB882-4×22 PIN SHAFT) - 3шт.
  18. Штифт с прорезью соединителя педали и пневмораспределителя V521, V624, V626, V626IT, V730 (GB91-1.6×10 SLOTTED PIN) - 3шт.
  19. Болт соединителя педали M8×60 V521, V624, V626, V626IT, V730 (GB5783-M8×60 HEXANGULAR BOLT) - 3шт.
  20. Гайка M8 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB889.1-M8 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 8шт.
  21. Шатун копира пружины педали V521, V524, V526, V526U, V624, V626, V626IT, V730 (CT-D-1100008 CAM CONNECTING ROD) - 2шт.
  22. Болт под шестигранный ключ M8×40 V521, V624, V626, V626IT, V730 (GB70.1-M8×40 INNER HEXA CYLINDRICAL SCREW) - 3шт.
  23. Гайка M8 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB41-M8 HEXANGULAR NUT) - 4шт.
  24. Пружина педали удлиненная V521, V624, V626, V626IT, V730 (CT-D-5100007 SPRING) - 3шт.
  25. Кронштейн пружины педали возвратной V-образной V521, V624, V626, V626IT, V730 (CT-D-2100010 TORSION SPRING BRACKET) - 1шт.
  26. Гайка M6 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB41-M6 HEXANGULAR NUT) - 6шт.
  27. Шайба штока педального узла V624, V626, V626IT, V730 (CT-D-2100014 WASHER) - 1шт.
  28. Панель переключения скорости стола V624.380, V626.380, V626IT, V730 (CT-D-8100001 SWITCH BARCKET) - 1шт.
  29. Пружина педали возвратная V-образная V626.380, V626IT, V730 (CT-D-7100001 TORSION SPRING) - 1шт.
  30. Соединительная пластина переключения скорости стола V624, V626, V626IT, V730 (CT-D-7100002 SWITCH CONNECTING PLATE) - 1шт.
  31. Шатун соединительной пластины переключения скорости стола V624, V626, V626IT, V730 (CT-D-7100004H BRACKET PLATE) - 1шт.
  32. Фиксатор кронштейна соединительной пластины переключения скорости стола V624, V626, V626IT, V730 (CT-D-7100005 SAPCER PLATE) - 1шт.
  33. Корпус переключателя реверсивного двухскоростного V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100006 SWITCH COVER) - 1шт.
  34. Переключатель реверсивный двухскоростной V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100007 SWITCH) - 1шт.
  35. Тяга переключателя реверсивного двухскоростного V526.380, V624.380, V626.380, V626IT, V730 (CT-D-7100008 REVERSE LEVER) - 1шт.
  36. Болт шатуна соединительной пластины M8×35 V521, V624, V626, V626IT, V730 (GB5783-M8×35 HEXANGULAR BOLT) - 1шт.
  37. Болт шатуна соединительной пластины M8×70 V521, V624, V626, V626IT, V730 (GB5783-M8×70 HEXANGULAR BOLT) - 1шт.
  38. Болт под шестигранный ключ M6×30 V624, V626, V626IT, V730 (GB70.1-M6×30 INNER HEXA CYLINDRICAL SCREW) - 1шт.
  39. Болт под шестигранный ключ M5×25 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB9074.4-M5×25 COMBINATION SCREW) - 2шт.
  40. Гайка M6 V526, V526U, V624, V626, V626IT, V730 (GB889.1-M6 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 1шт.
  41. Стопорное кольцо штока педального узла V521, V624, V626, V626IT, V730 (GB894.1-14 SHAFT ELATIC BIG RETAINING RING A-TYPE) - 2шт.
  42. Болт под шестигранный ключ M4×16 V624, V626, V626IT, V730 (GB9074.13-M4×16 COMBINATION SCREW) - 1шт.
  43. Болт панели переключения скорости M6×30 V624, V626, V626IT, V730 (GB5783-M6×30 HEXANGULAR BOLT) - 1шт.
