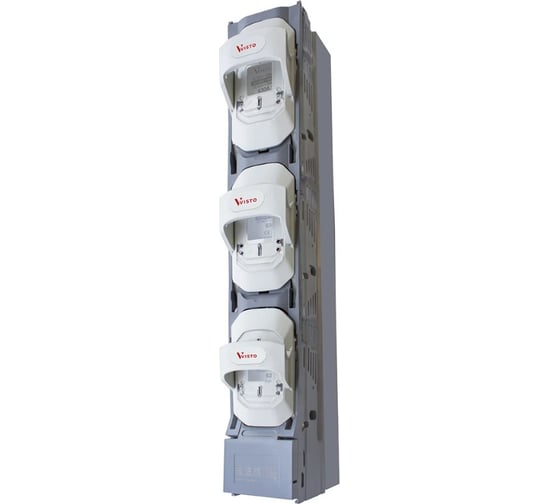

Планочный предохранитель-выключатель-разъединитель DVS ППВР Visto 3-630-3-М 9212-102-3

ППВР 3-630-3-М - это планочные предохранители-выключатели-разъединители серии DVS, которые предназначены для защиты кабельных линий распределительных сетей и потребителей от коротких замы­каний, перегрузок и коммутации активных, смешанных активных и индуктивных, высокоиндуктивных нагрузок трех­фазных электрических цепей напряжением до 690В переменного тока частоты 50/60Гц и с номинальным напряжением постоянного тока до 500В при токах до 1250А включительно.

Такие ППВР DVS на 630А характеризуются компактными габаритными размерами, стойкостью к действию токов короткого замыкания до 100 кА.

• Номинальное напряжение изоляции, Ui (В) - 1000.
• Степень защиты IP - 30/20.
• Номинальная частота (Гц) - 50/60.
• Механический ресурс (ц.п) - 2000.
• Коммутационный ресурс (к.ц) - 1000.
• Номинальное испытательное одноминутное напряжение (кВ) - 3.
• Номинальное коммутационное напряжение AC-21B, Ue (В) - 690.
• Номинальное коммутационное напряжение AC-23B, Ue (В) - 400.
• Габариты плавкого предохранителя - 3 (ППН 39).
• Номинальное испытательное импульсное напряжение, Uim - 12.
• Номинальный ток основания предохранителя - (39) 630.
• Межфазное расстояние/ширина корпуса - 185/100.
• Основной тип зажима ввод 1/2, болт - М12.
• Момент затяжки - 32.
