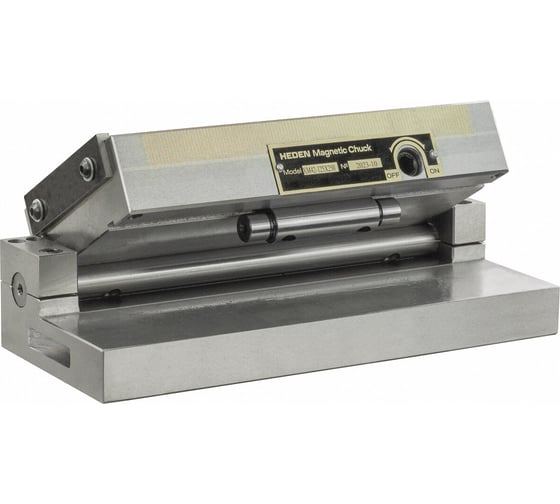

Плита магнитная наклонная HEDEN 100х175 мм, арт. 720.103

Плита магнитная наклонная HEDEN 100х175 мм, арт. 720.103 применяется для фиксации стальных и чугунных заготовок при обработке на металлообрабатывающих станках. Конструкция позволяет поворачивать заготовку вокруг одной оси в диапазоне от 0° до 60°, что значительно расширяет возможности обработки.

Устройство работает на основе постоянных магнитов и не требует подключения к электропитанию. В выключенном состоянии магниты разделены немагнитным материалом, а при повороте рукоятки образуется прижимающее магнитное поле, обеспечивающее надежную фиксацию детали.

Особенности:

• Обработка всех граней заготовки за одну установку благодаря отсутствию зажимов.
• Равномерное распределение магнитного поля для надежного зажима.
• Высокая удельная сила сцепления — до 90 Н/см².
• Шаг магнитного материала — 1+1,5 P (2,5 мм).
• Антикоррозионное покрытие для защиты от загрязнения.
• Длительный срок службы и удобство эксплуатации.

Технические характеристики:

• Количество осей: 2
• Тип магнита: постоянный
• Шаг магнитного материала: 1+1,5 P
• Сила сцепления: до 90 Н/см²
• Поперечный наклон верхней плиты: 0–60°
• Длина: 175 мм
• Ширина: 100 мм
• Высота: 85 мм
• Расстояние между опорами: 75 мм
• Высота верхней плиты: 44 мм

Плиты магнитные наклонные HEDEN — надежное решение для точной и удобной фиксации заготовок при сложных видах обработки.
