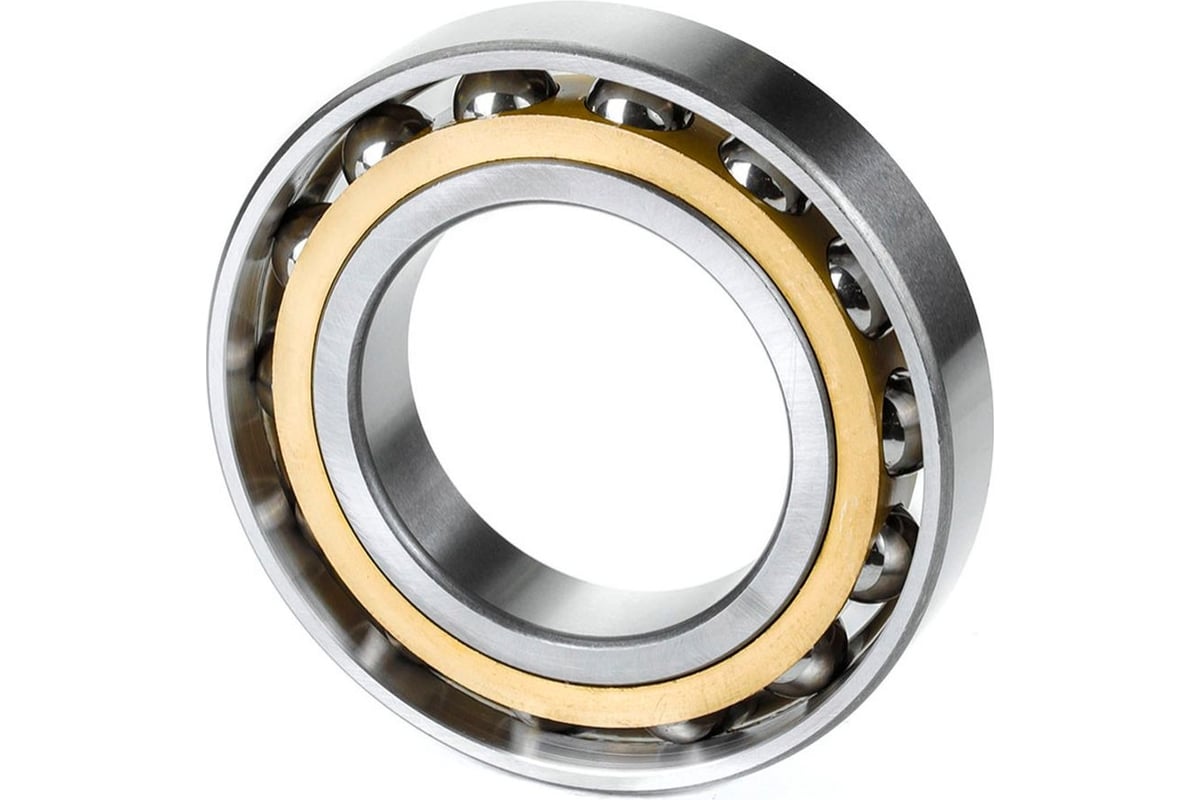

Подшипник FAG 7315-B-XL-MP-UA

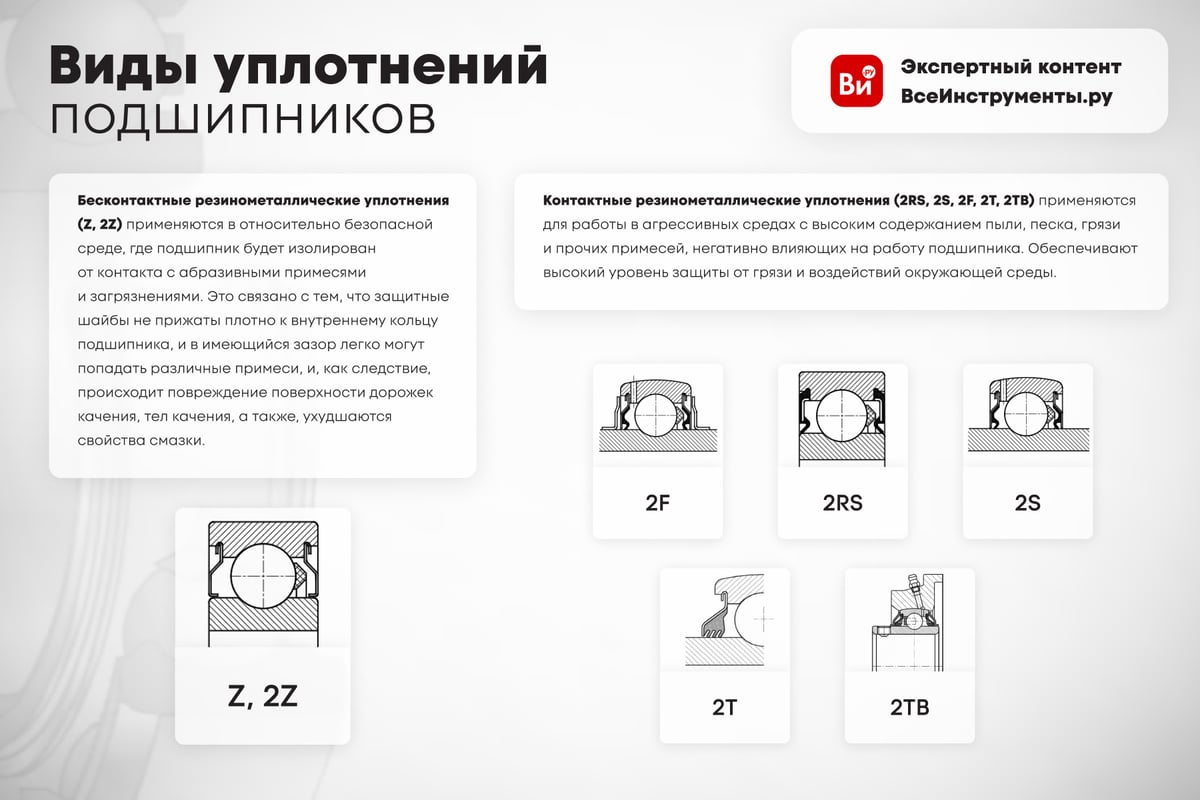

Подшипники качения этого типа состоят из внутреннего и наружного колец, одного ряда шариков и сепаратора. Дорожки на кольцах этих опор смещены относительно друг друга вдоль оси детали. Благодаря этой конструктивной особенности радиально-упорные шариковые подшипники могут воспринимать комбинированные нагрузки. Часто производители оснащают эти опоры качения уплотнениями. Закрытые модели защищены от внешних воздействий и лучше удерживают в своем объеме смазочные материалы.

Однорядные модели рассчитаны на осевую составляющую нагрузки, направленную только в одну сторону. Для разнонаправленных усилий применяют две детали, смонтированные зеркально или двухрядные радиально-упорные подшипники. От смещения дорожек относительно оси зависит соотношение осевой грузоподъемности к радиальной. Изменяется угол контакта шариков и дорожек – чем он больше, тем лучше деталь переносит упорные усилия и хуже радиальные нагрузки.
