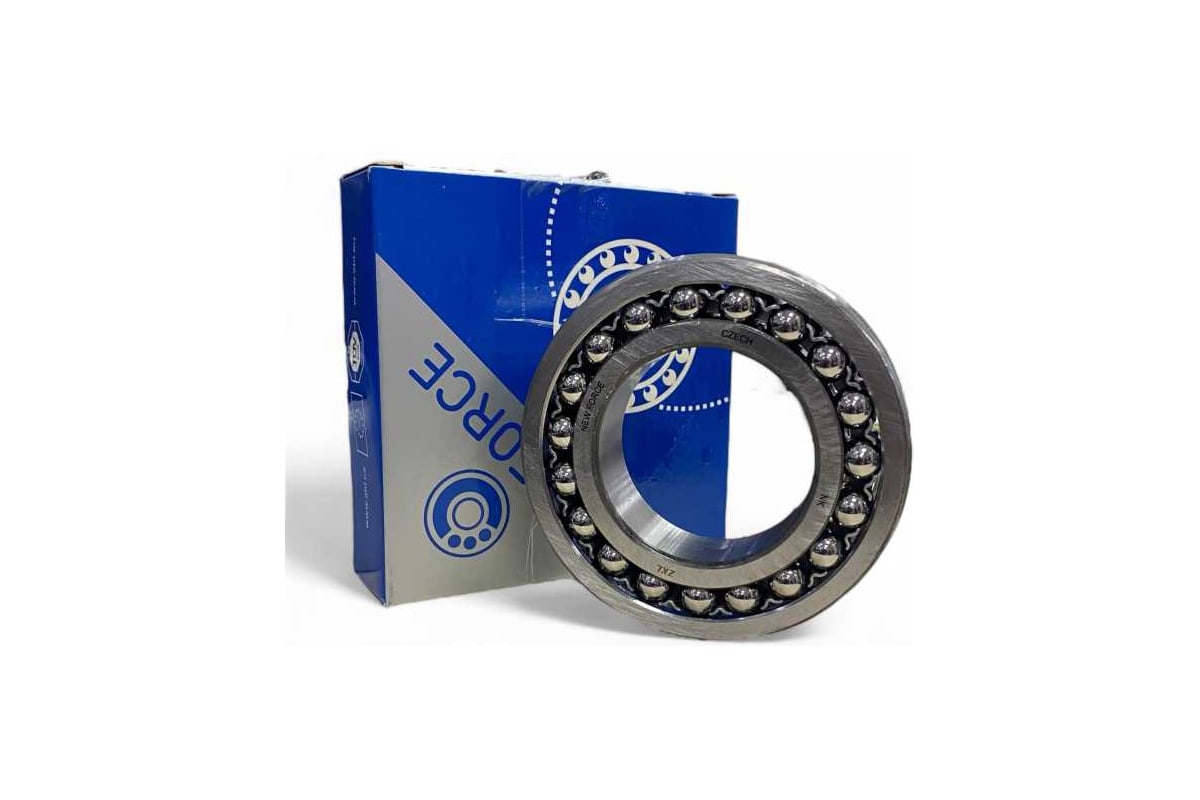

Подшипник ZKL 3210 C3 NF ТД038770 1

Тип:шариковый двухрядный подшипник

Наружный диаметр:90 мм

Внутренний диаметр:50 мм

Количество дорожек качения:2 шт

Частота вращения предельная:5300 об/мин

Ширина:30.2 мм

Вид:радиально-упорные

Все характеристики

6 653 ₽

1664 ₽
x 4 платежа в рассрочку

Спишите до 1 995 ₽ бонусами

Начислим 66 бонусов

Нет в вашем городе

Самовывоз: 27 мая, из 1 магазина

Курьером: 28 мая, от 290 ₽

Аналогичные товары

Сравнить все

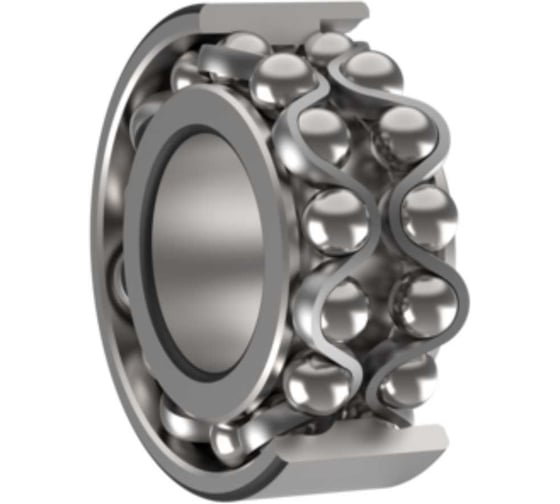

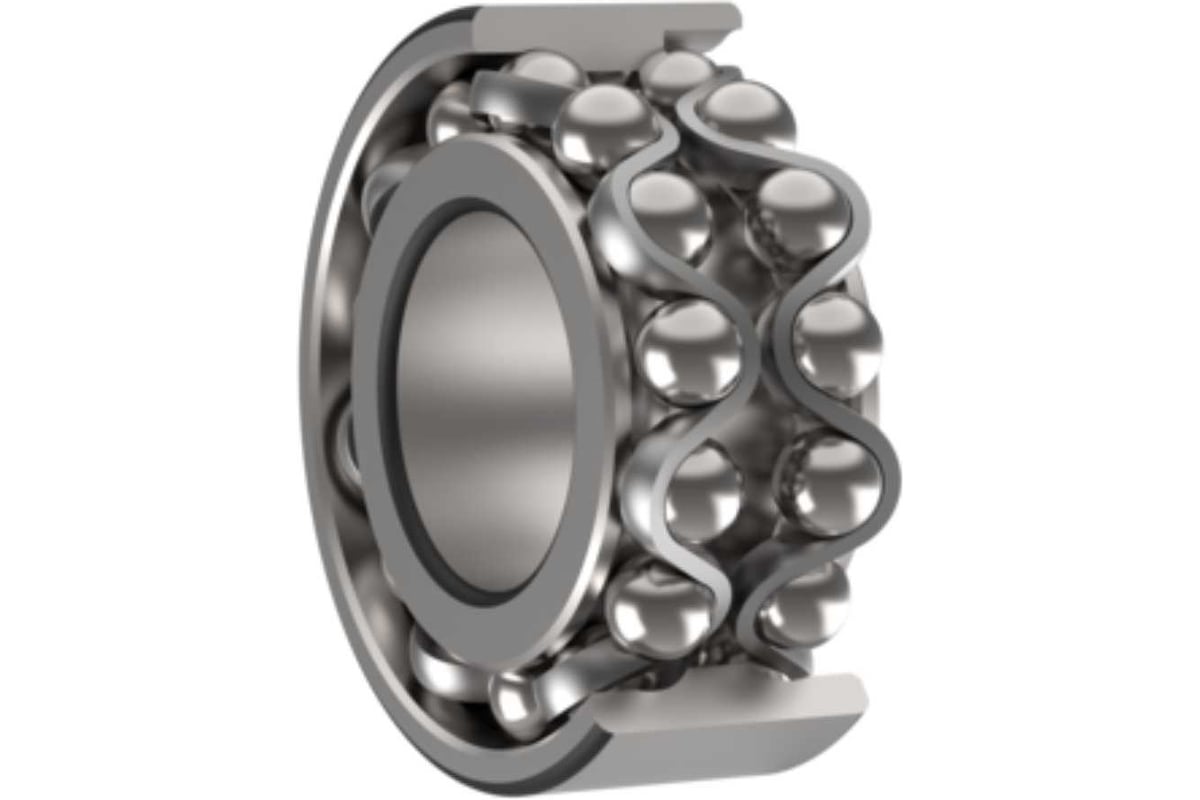

Двухрядные шарикоподшипники ZKL предназначены для работы в условиях повышенных радиальных и осевых нагрузок. Их конструкция с двумя рядами шариков обеспечивает улучшенное распределение нагрузки и повышенную жёсткость, что делает их идеальным выбором для промышленного оборудования, редукторов и электродвигателей.

Области применения электродвигатели, промышленные редукторы, насосы и компрессоры, оборудование для тяжелой промышленности.

Технические характеристики

Тип
шариковый двухрядный подшипник
Наружный диаметр
90 мм
Внутренний диаметр
50 мм
Грузоподъемность динамическая
59.6 кН
Грузоподъемность статическая
58.4 кН
Количество дорожек качения
2 шт
Частота вращения предельная
5300 об/мин
Ширина
30.2 мм
Вид
радиально-упорные
Самоцентрирующиеся
нет
Термостойкие
нет
Форма тел вращения
шарики
Материал тел качения
сталь
Материал сепаратора
сталь
Открытый/Закрытый
открытый
Материал уплотнений
нет (открытый подшипник)
С выемкой
нет
Сферический
нет
Установочное отверстие
цилиндрическое
Фланец на наружном кольце
нет
Вес нетто
0.801 кг
Маркировка
3210 C3
Габариты без упаковки
90x90x30.2 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Чехия

Чехия — родина бренда

Чехия

Чехия — страна производства

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.801

Длина, мм: 300

Ширина, мм: 300

Высота, мм: 100
