Подшипниковый узел TECHNIX UCF216 UCF216TECHNIX

Подшипниковый узел UCF-216 состоит из фланцевого корпуса F216 и подшипника UC216. Узлы серии UСF имеют квадратную форму фланца. Опорная поверхность идёт строго перпендикулярно оси вращения самого подшипника. Узел крепится к валу тремя способами: двумя винтами, зажимной втулкой или кольцом с эксцентриком. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.

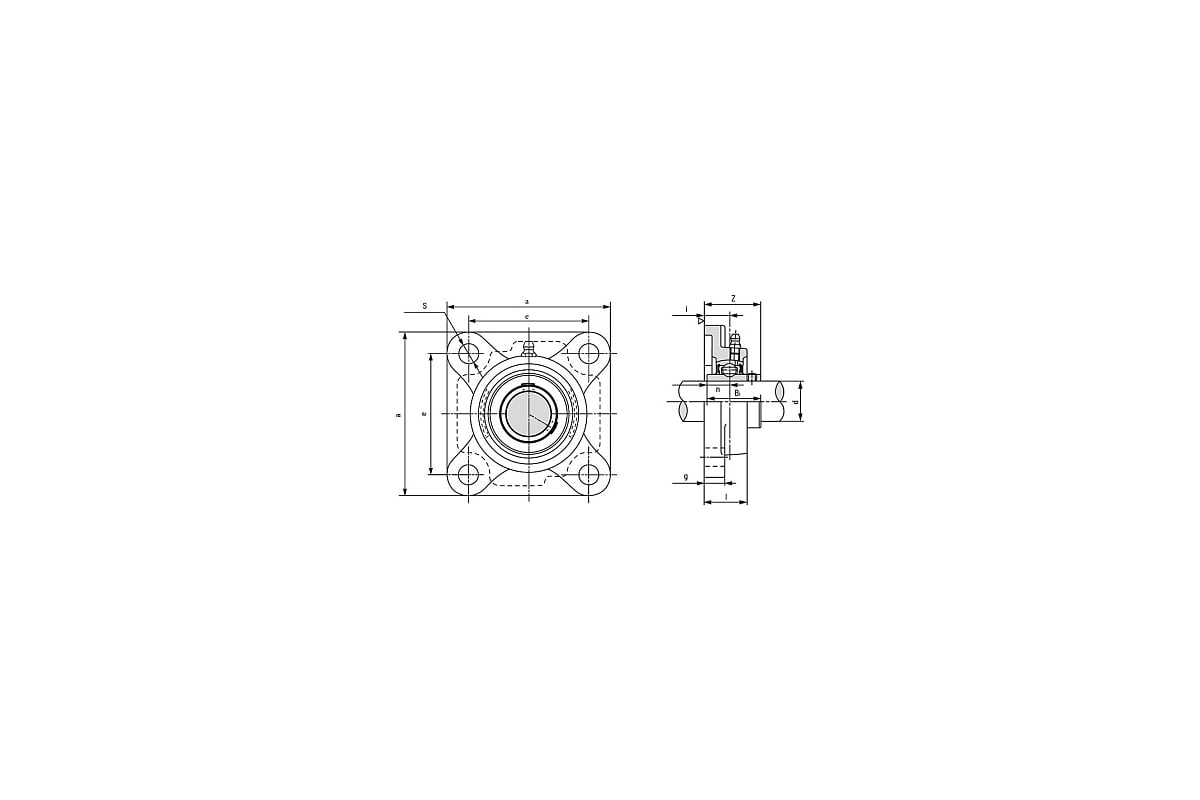

Технические характеристики

• Серия: UCF
• Внутренний диаметр d, мм: 80
• Материал: чугун СЧ20
• Межцентровое расстояние креплений на корпусе e, мм: 165
• Длина и ширина корпуса a, мм: 208
• Высота крепежной площадки g, мм: 22
• Допустимая динамическая нагрузка C, N: 69065
• Внутренняя глубина подшипника Bi, мм: 83,3
• Допустимая статическая нагрузка Co, N: 50350
• Размер от края подшипника до середины шарика n, мм: 33,3
• Размер от нижнего края корпуса до середины шарика i, мм: 34
• Высота корпуса l, мм: 56
• Общая высота подшипникового узла z, мм: 78
• Длина корпуса a, мм: 208
• Диаметр крепежного отверстия S, мм: 23
• Применяемый подшипник: UC
• Применяемый корпус: F
• Крепежный винт: M20
