Портативный электромагнит для магнитопорошковой дефектоскопии Машпроект ЭМА-100 X481281986

Электромагнит ЭМА-100 применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).

Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током. Назначение электромагнита: намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока; размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля. Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

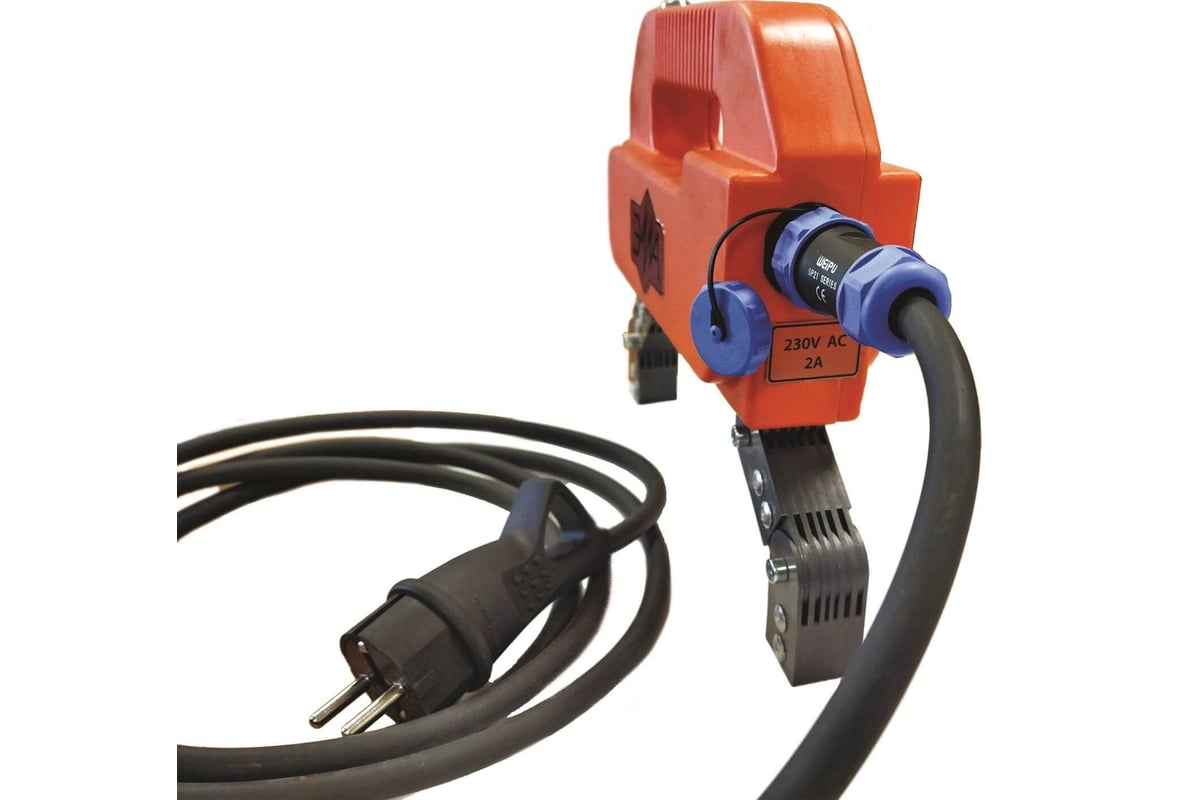

Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита. Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях. Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм. Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля
• Подключить сетевой кабель к разъему на корпусе электромагнита
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц)
• Установить электромагнит полюсами в зону контроля на изделии
• Нажать и удерживать кнопку "ПУСК" (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля
• Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. З
• Она контроля будет размагничена убывающим переменным магнитным полем
• По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора
• Очистить электромагнит от остатков магнитной суспензии

Внимание! Необходимо соблюдать параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Нельзя оставлять подключенный к сети электромагнит без присмотра!

• Среднее расстояние между полюсами 142 мм
• Максимальное межполюсное расстояние 242 мм
• Минимальное межполюсное расстояние 42 мм
• Поперечное сечение полюсов, не менее 26х25 мм
• Подъемная сила (при штатном расстоянии между полюсами), не менее 10 кг
• Сеть переменного тока 230 В, 50Гц
• Рабочее магнитное поле AC
• Рабочий переменный ток 2,5 A
• Рабочий цикл 50 %
• Максимальная длительность включения 6 сек
• Габаритные размеры 229x243x61 мм
• Сетевой кабель съемный, 3 м, влагозащищенный разъем
• Класс защиты IP54
• Масса 3,5 кг
• Диапазон рабочих температур -30 до +55 °С
