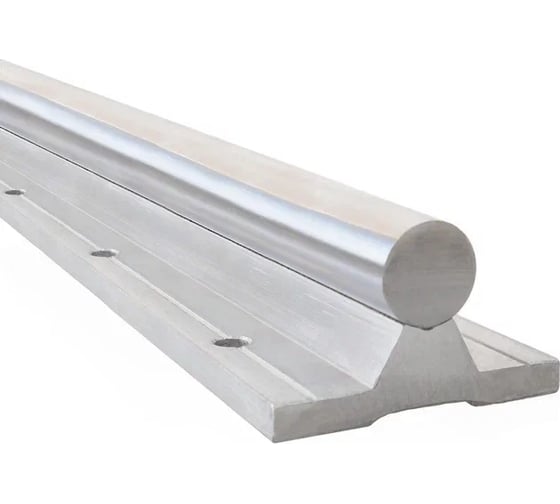

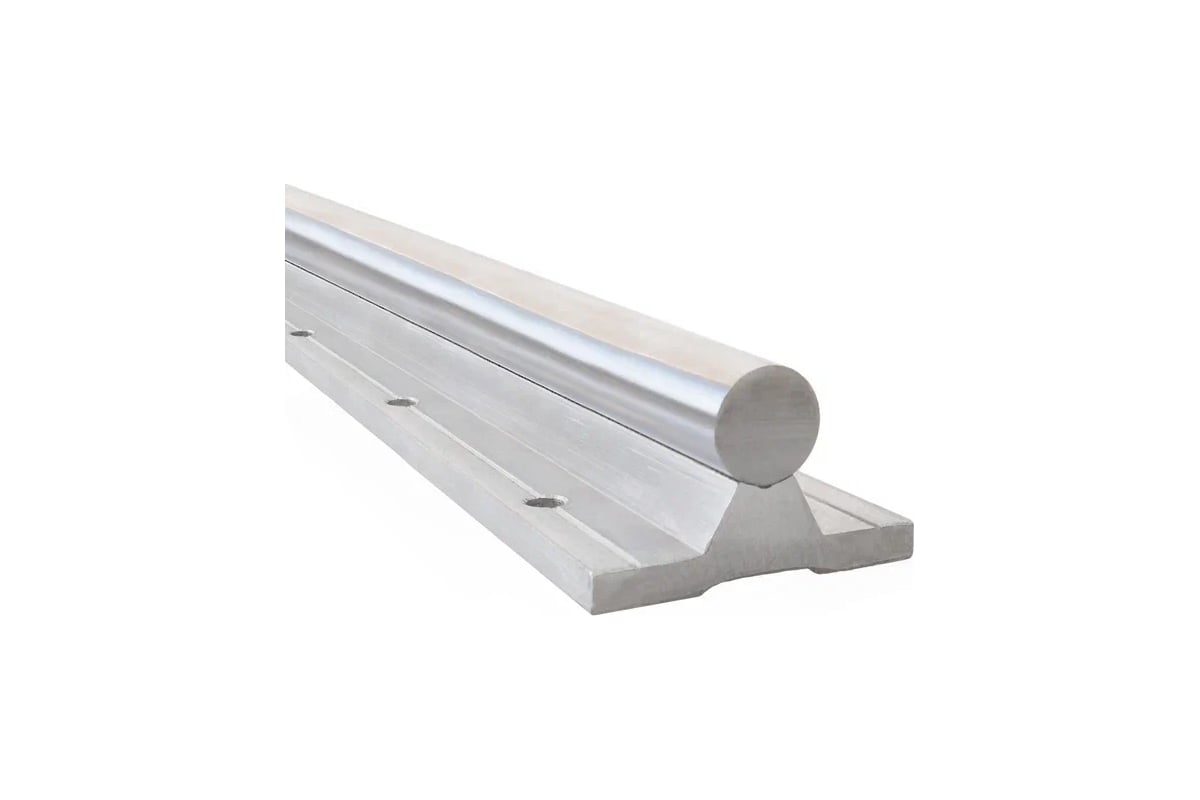

Прецизионный вал с опорой TECHNIX 2 м TBR25

Прецизионные валы с опорой серии TBR — это высококачественные элементы линейного движения, предназначенные для использования в системах с повышенными требованиями к точности и устойчивости. В отличие от стандартных валов, серия TBR имеет встроенную опору, которая обеспечивает дополнительную жёсткость и стабильность при работе, предотвращая прогибы и деформации даже при интенсивных нагрузках. Эти валы идеально подходят для применения в механизмах с высокими скоростями и длинными пролётами, таких как автоматизированные производственные линии, станки с ЧПУ и транспортировочные системы.

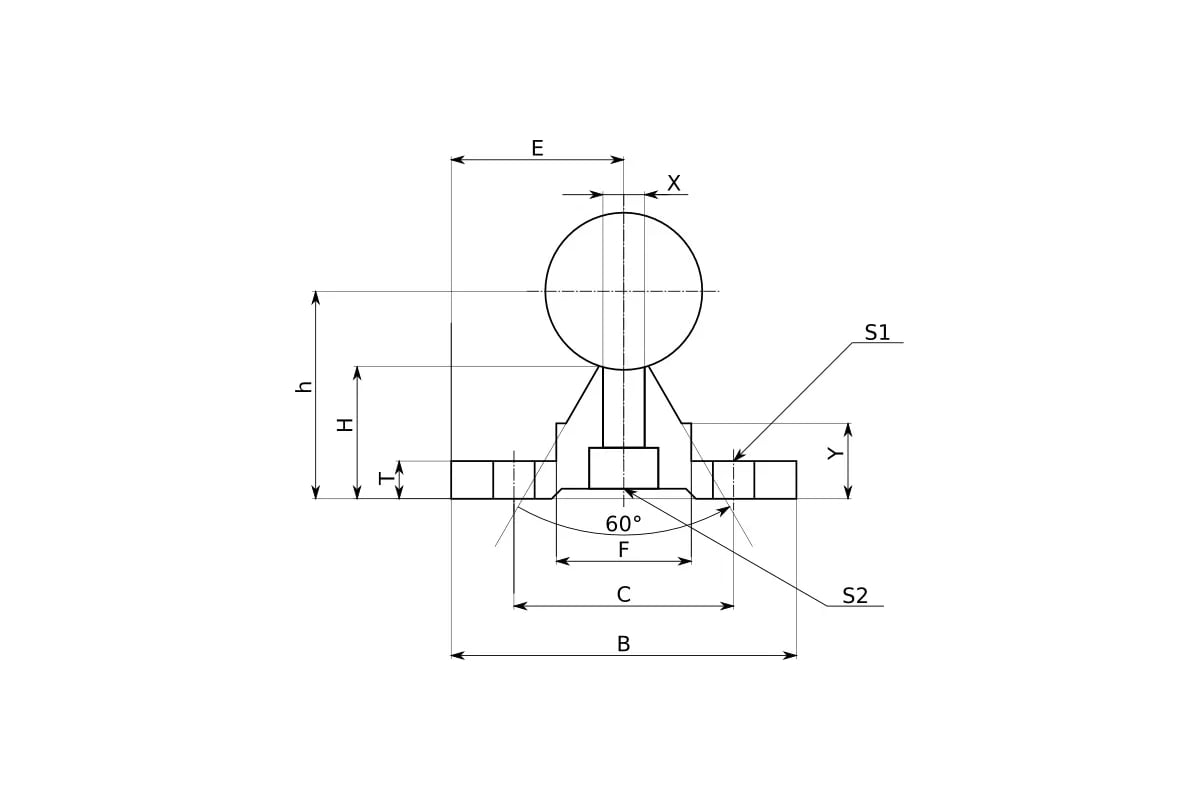

• Габариты
• Высота H, мм: 20,1
• Серия: TBR
• Диаметр вала, мм: 25
• Материал: сталь S45C
• Покрытие: хром
• Тип вала: С опорой
• Материал опоры: алюминий
• Высота фрезерованной части юбки монтажной площадки T, мм: 10

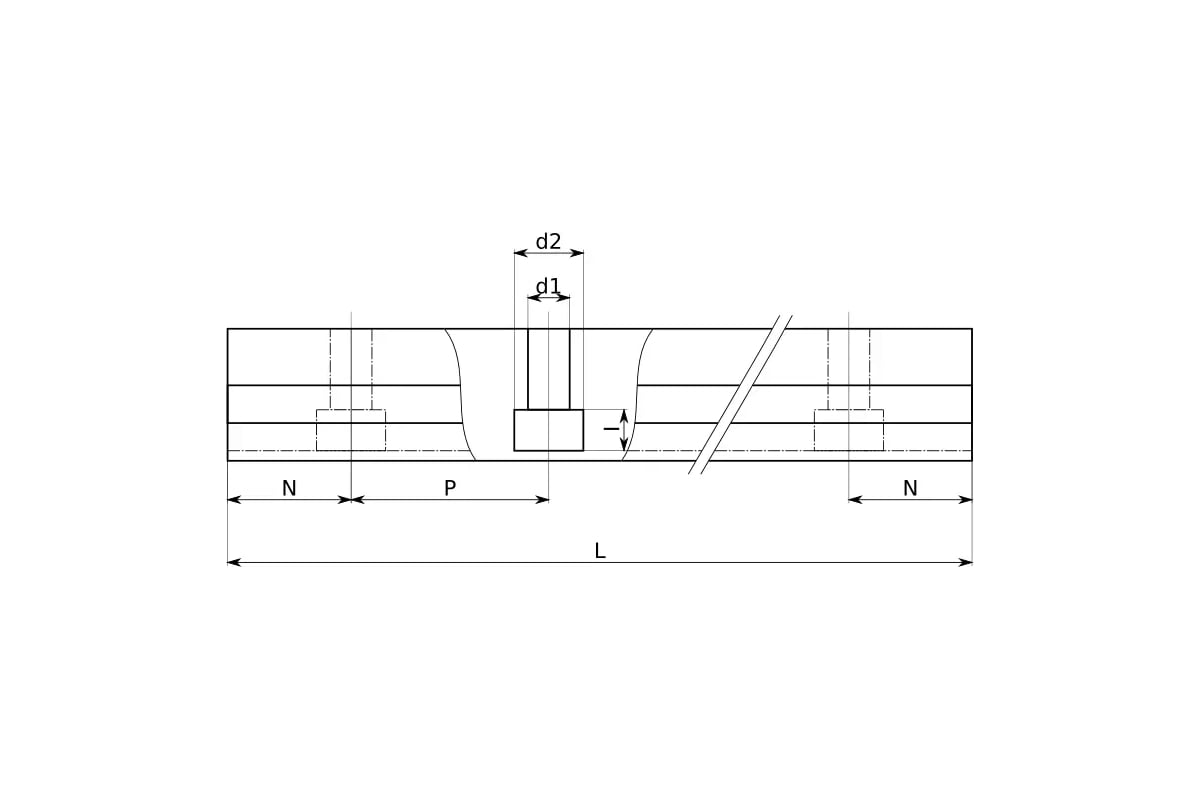

• Межцентровое расстояние отверстий под крепёжный винт P, мм: 200
• Крепеж S2 d1 x d2 x i, мм: 6.6 x 11 x 6.5
• Глубина расточки под головку крепёжного винта h, мм: 32
• Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм: 20
