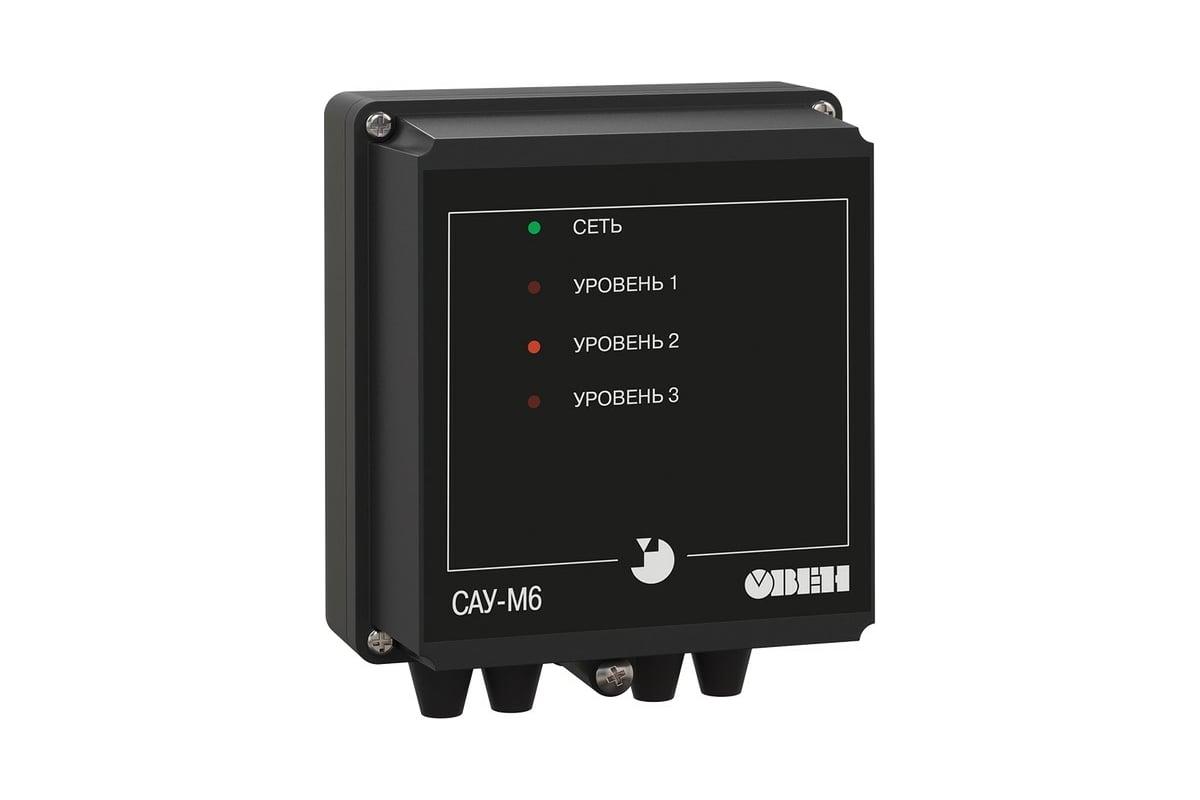

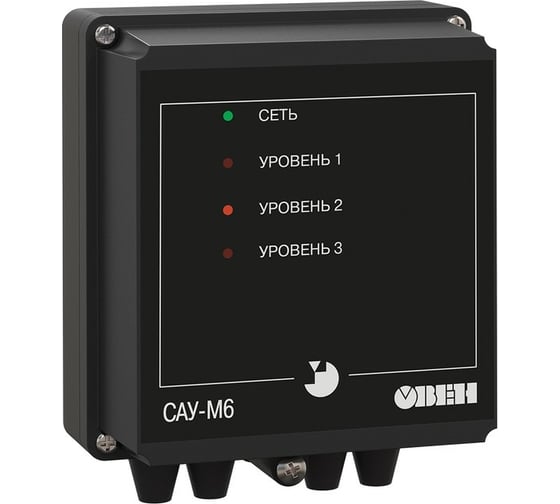

Прибор контроля уровня жидкости ОВЕН САУ-М6, арт. 00000091427

Прибор контроля уровня жидкости ОВЕН САУ-М6, арт. 00000091427 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости. САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301. Прибор выпускается в корпусе настенного крепления типа Н.

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

• вход для измерения сопротивления кондуктометрического датчика на переменном токе;
• регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
• пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
• коммутатор для переключения канала в инверсный режим работы;
• выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» или, наоборот, в состояние «включено».

Дополнительные технические характеристики:

• Напряжение на электродах датчика уровня, не более 10 В частотой 50 Гц
• Сопротивление жидкости, вызывающее срабатывание канала контроля, не более 500 кОм
• Тип корпуса, настенный Н
• Температура окружающего воздуха, от +1 до +50 °С
• Атмосферное давление, от 86 до 106,7 кПа
• Относительная влажность воздуха (при 35 °С), от  30 до 80 %
