Радиусный шаблон АЛЬФА-НДТ №1, с первичной калибровкой УП-00001010

Набор радиусных шаблонов №1 АЛЬФА-НДТ с первичной калибровкой УП-00001010 предназначен для оценки методом непосредственного визуального контроля внешних и внутренних радиусов выпуклых и вогнутых поверхностей соответственно. Набор соответствует требованиям ТУ 26.51.33-007-40323842-2017 и признан годным к эксплуатации

В состав набора радиусных шаблонов входят 18 лепестков (9 выпуклых и 9 вогнутых) с радиусами: 1; 1.2; 1.6; 2; 2.5; 3; 4; 5; 6 мм.

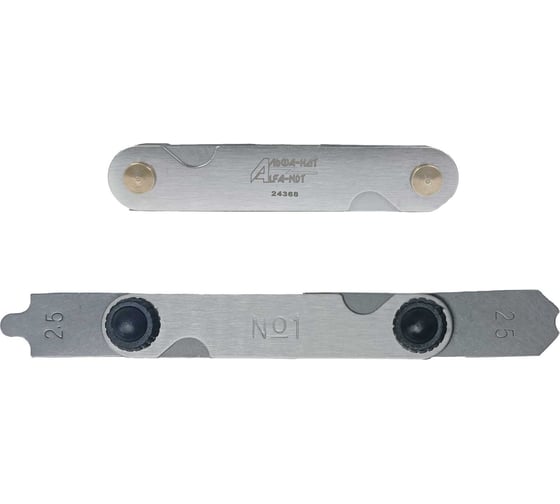

Шаблоны выпускаются в виде сдвоенной обоймы стальных пластин, каждая из которых имеет выпуклую и выгнутую форму, представляющих собой эталонное значение радиуса кривизны. Номинальные значения радиуса кривизны легко считываются благодаря четкой маркировке на лепестках (пластинах).

Радиусные шаблоны надежно закреплены в обойме с помощью фиксирующих гаек. Конструкция инструмента позволяет скомплектовать набор на усмотрение мастера: менять местами, снимать или добавлять шаблоны из других наборов.

Измерения происходят методом приложения шаблона к проверяемой поверхности, разница между шаблоном и поверхностью определяется визуально, пока не останется зазора/просвета между пластиной и деталью.

Радиусные шаблоны поставляются в комплекте с паспортом с первичной калибровкой изделия от метрологической лаборатории. Шаблоны предназначены для использования как в помещении, так и на открытом воздухе.
