Радиусный шаблон АЛЬФА-НДТ №2, с первичной калибровкой УП-00002561

Набор радиусных шаблонов №2 АЛЬФА-НДТ с первичной калибровкой УП-00002561 предназначен для оценки методом непосредственного визуального контроля внешних и внутренних радиусов выпуклых и вогнутых поверхностей соответственно.

В состав набора радиусных шаблонов входят 12 шаблонов (6 выпуклых и 6 вогнутых) с радиусами: 8; 10; 12; 16; 20; 25 мм.

Шаблоны выпускаются в виде сдвоенной обоймы стальных пластин, каждая из которых имеет выпуклую и выгнутую форму, представляющих собой эталонное значение радиуса кривизны. Номинальные значения радиуса кривизны легко считываются благодаря четкой маркировке на лепестках (пластинах).

Радиусные шаблоны надежно закреплены в обойме с помощью фиксирующих гаек. Конструкция инструмента позволяет скомплектовать набор на усмотрение мастера: менять местами, снимать или добавлять шаблоны из других наборов.

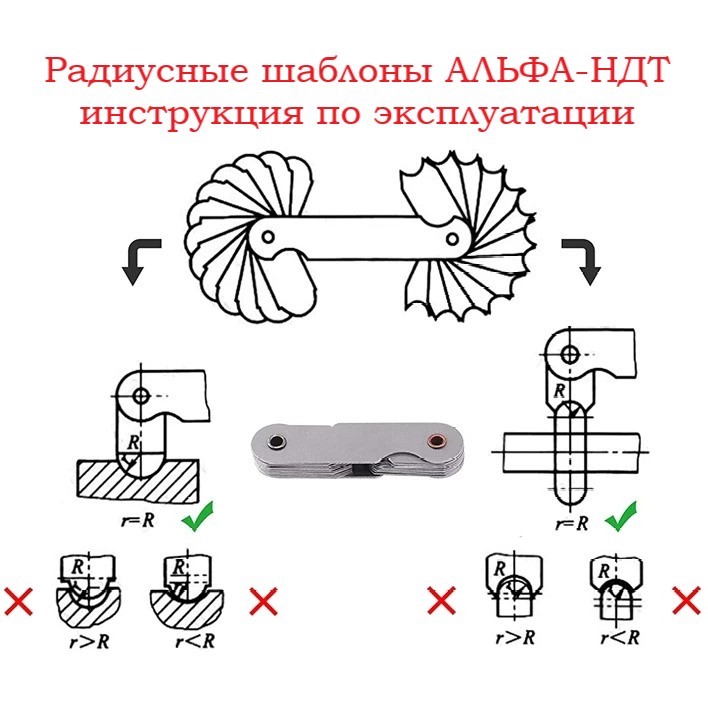

Измерения происходят методом приложения шаблона к проверяемой поверхности, разница между шаблоном и поверхностью определяется визуально, пока не останется зазора/просвета между пластиной и деталью.

Радиусные шаблоны поставляются в комплекте с паспортом с первичной калибровкой изделия от метрологической лаборатории.
