Разъемный корпус FNL 509A FNL509A TECHNIX FNL509ATECHNIX

Разъемный корпус FNL 509A TECHNIX — надёжный промышленный элемент для сборки подшипниковых узлов

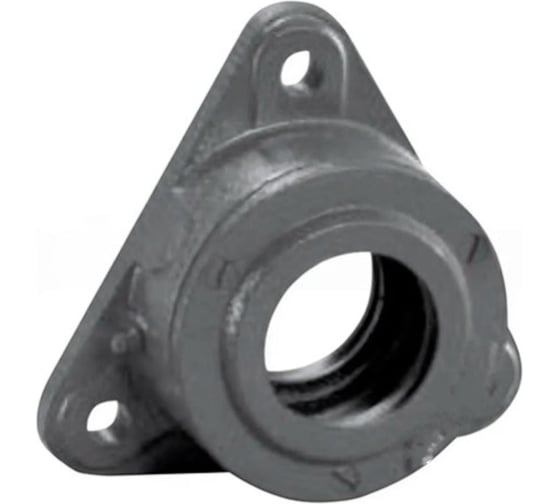

FNL 509A TECHNIX представляет собой фланцевый разъемный корпус подшипника, изготовленный из высокопрочного чугуна. Он предназначен для монтажа на оборудование, в котором требуется стабильная и жёсткая опора с возможностью технического обслуживания без полного демонтажа. Конструкция корпуса позволяет быстро заменить подшипник, минимизируя простой оборудования.

Корпус оптимален для установки на валы с параллельной осью вращения и способен выдерживать умеренные радиальные нагрузки и вибрации. Он может комплектоваться стандартными уплотнениями для защиты от загрязнений и влаги, что увеличивает срок службы подшипников и всего узла.

Технические характеристики

Высота закрытого подшипникового узла Aa, мм: 64,5

Проставочные кольца: ZW75X85 X1

Высота открытого подшипникового узла Ab, мм: 69,5

Длина стороны опоры L, мм: 180

Диаметр окружности крепления J, мм: 160

Радиус тела подшипникового узла H, мм: 160

Диаметр отверстия крепления S, мм: 14

H1, мм: 60

D, мм: 113

Глубина от подшипника до опорной поверхности Ba, мм: 19

Глубина от подшипника до крышки Bb, мм: 16,5

Просвет уплотнения f1H12, мм: 4

Рабочий диаметр уплотнения d2H12, мм: 41,5

Расстояние между губками уплотнения по валу f2, мм: 5,4

Внешний диаметр прорези уплотнения d3H12, мм: 53

Серия: FNL

Диаметр вала d, мм: 40

Резьба G: M12

Подшипник: 2209EK, 22209EK

Высота лапы корпуса c, мм: 12

Применяемая втулка: H309
