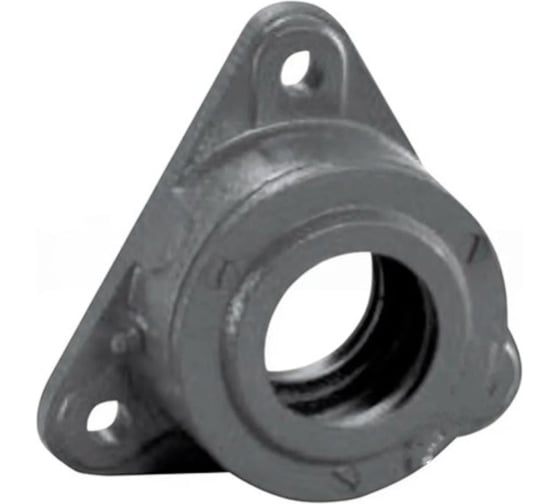

Разъемный корпус TECHNIX FNL 509B

Разъемный корпус FNL 509B TECHNIX — корпус с усиленной посадкой и возможностью установки уплотнений

Модель FNL 509B TECHNIX используется для обеспечения стабильной фиксации подшипника на промышленном оборудовании. Она выполнена из прочного чугуна и имеет разъёмную конструкцию, что упрощает замену или ревизию подшипника. Установка корпуса возможна на горизонтальные или вертикальные плоскости с помощью стандартного фланцевого крепления.

FNL 509B рассчитан на эксплуатацию в условиях пыли, влаги и вибрации. При использовании стандартных уплотнений корпус предотвращает попадание частиц внутрь узла и сохраняет смазку, что особенно важно в агропромышленной технике и системах с постоянной нагрузкой.

Технические характеристики

Высота закрытого подшипникового узла Aa, мм: 64,5

Проставочные кольца: ZW75X85 X1

Высота открытого подшипникового узла Ab, мм: 69,5

Длина стороны опоры L, мм: 180

Диаметр окружности крепления J, мм: 160

Радиус тела подшипникового узла H, мм: 160

Диаметр отверстия крепления S, мм: 14

H1, мм: 60

D, мм: 113

Глубина от подшипника до опорной поверхности Ba, мм: 19

Глубина от подшипника до крышки Bb, мм: 16,5

Просвет уплотнения f1H12, мм: 4

Рабочий диаметр уплотнения d2H12, мм: 41,5

Расстояние между губками уплотнения по валу f2, мм: 5,4

Внешний диаметр прорези уплотнения d3H12, мм: 53

Серия: FNL

Диаметр вала d, мм: 40

Резьба G: M12

Подшипник: 2209EK, 22209EK

Высота лапы корпуса c, мм: 12

Применяемая втулка: H309
