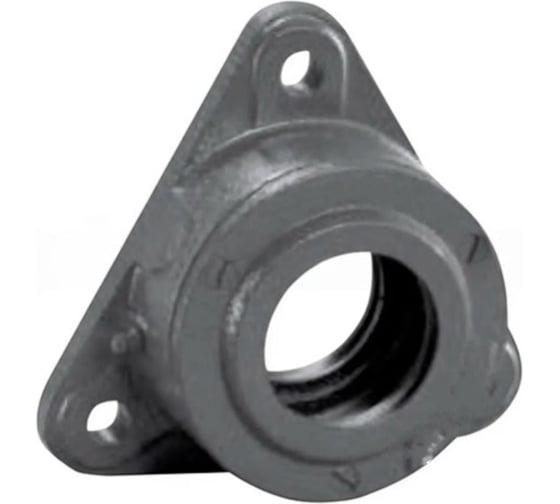

Разъемный корпус FNL 513A FNL513A TECHNIX FNL513ATECHNIX

Модель FNL 513A TECHNIX — это надёжный разъемный корпус подшипника, выполненный из чугуна с высокой механической прочностью. Его разъёмная конструкция обеспечивает лёгкий доступ к подшипнику и простоту обслуживания без необходимости снимать весь узел. Это особенно важно в условиях непрерывного производства.

Фланцевое исполнение позволяет жёстко закрепить корпус на оборудовании. Он эффективно работает в условиях высокой вибрации и запылённости, обеспечивая стабильную посадку подшипника и надёжную защиту от внешних факторов. FNL 513A может использоваться с различными типами радиальных подшипников.

Такие разъемные корпуса TECHNIX широко применяются в вентиляционном и транспортном оборудовании, на сельскохозяйственной технике, а также в машиностроении. Купить корпус TECHNIX можно с поставкой в любой регион, в том числе оптом.

Применение: транспортные линии, сельхозмашины, редукторы, вентиляторы, конвейерные системы.

Технические характеристики

• Высота закрытого подшипникового узла Aa, мм: 80
• Проставочные кольца: FRB8/120 X1, FRB12X120 X1
• Высота открытого подшипникового узла Ab, мм: 86
• Длина стороны опоры L, мм: 225
• Диаметр окружности крепления J, мм: 190
• Радиус тела подшипникового узла H, мм: 203
• Диаметр отверстия крепления S, мм: 14
• H1, мм: 78
• D, мм: 152
• Глубина от подшипника до опорной поверхности Ba, мм: 22
• Глубина от подшипника до крышки Bb, мм: 20
• Просвет уплотнения f1H12, мм: 5
• Рабочий диаметр уплотнения d2H12, мм: 62
• Расстояние между губками уплотнения по валу f2, мм: 6,8
• Внешний диаметр прорези уплотнения d3H12, мм: 77
• Серия: FNL
• Диаметр вала d, мм: 60
• Резьба G: M12
• Подшипник: 1213EK, 2213EK, 22213EK
• Высота лапы корпуса c, мм: 15
• Применяемая втулка: H213, H313
