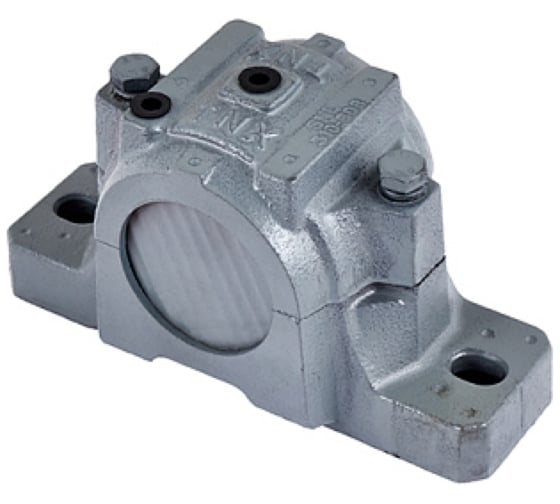

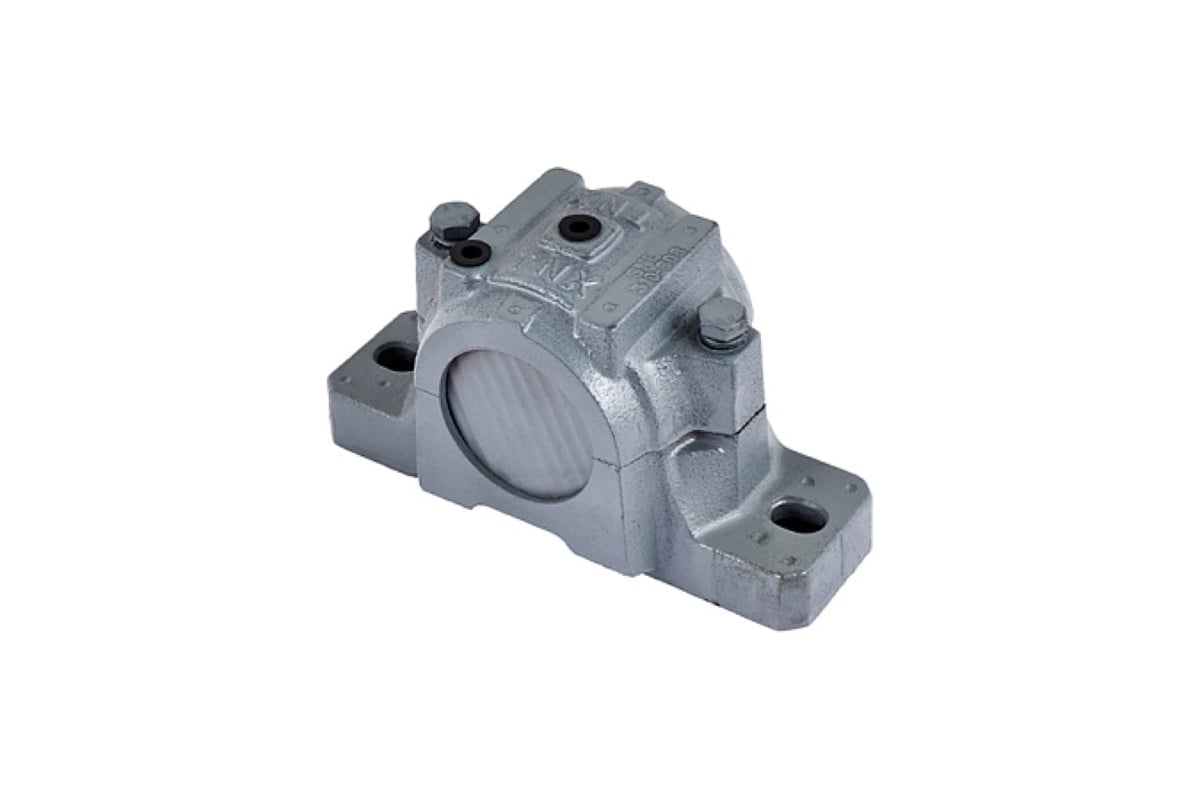

Разъемный корпус TECHNIX SNL507-606 SNL507606 WBSNL507606TECHNIX

Разъёмный корпус SNL износостойкий и прочный. Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности.

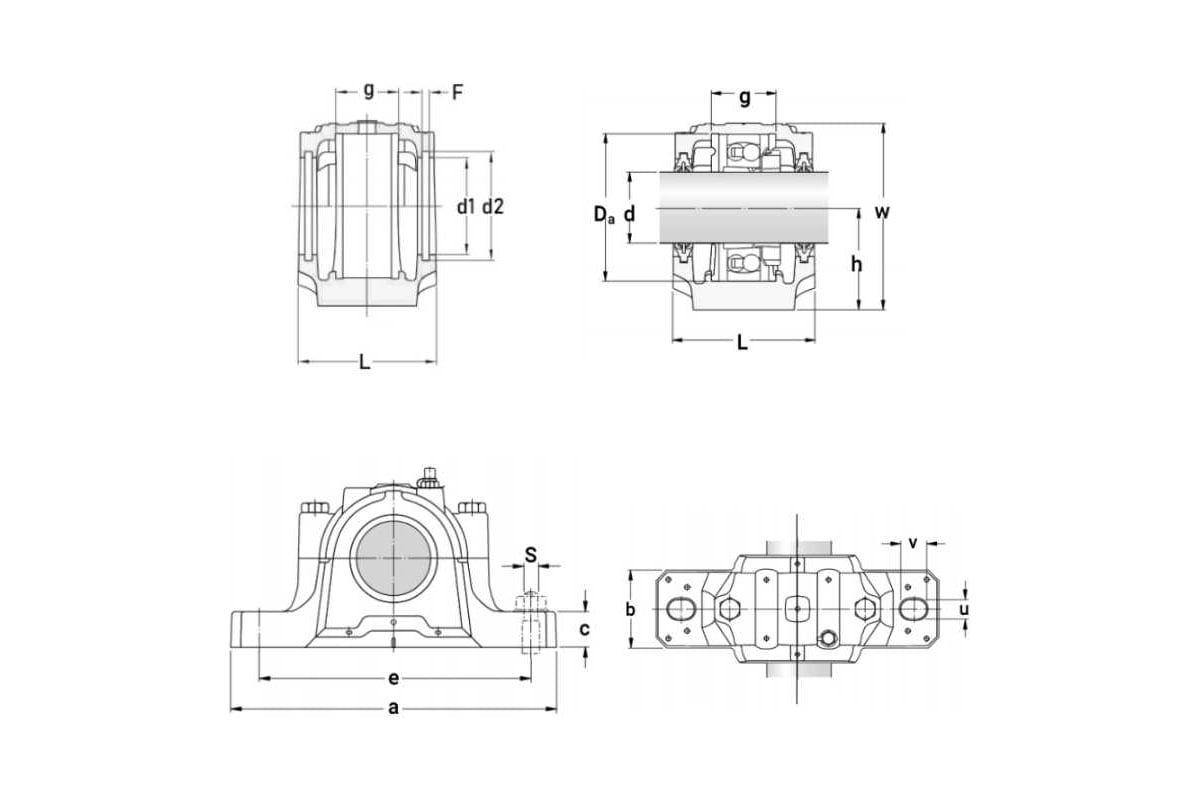

Габариты

Ширина B, мм: 52

Технические характеристики

• Серия: SNL
• Материал: чугун
• Применяемое уплотнение: TSNG 507, TSNG 507L
• Применяемый подшипник автоматического выравнивания: 1207K, 2207K, 22207K
• Высота оси вала от опорной поверхности h, мм: 50
• Высота W, мм: 93
• Длина a, мм: 185
• Крепежный винт S: M10x50
• Диаметр вала d, мм: 30
• Ширина внутреннего диаметра отверстия корпуса под уплотнение F, мм: 5
• Ширина крепежного отверстия, u мм: 15
• Длина крепежного отверстия v, мм: 20
• Высота лапы корпуса c, мм: 22
• Стопорное кольцо: SR 72x8,5, SR 72x5,5
• Ширина посадочного места подшипника g, мм: 34
• Диаметр посадочного места подшипника Da, мм: 72
• Ширина подшипника, мм: 17, 23
• Применяемая крышка: SNL 507-606
• Межцентровое расстояние крепежных отверстий e, мм: 150
• Диаметр отверстия корпуса под уплотнение d1, мм: 46,5
• Количество стопорных колец: 2
• Применяемая втулка: H207, H307
