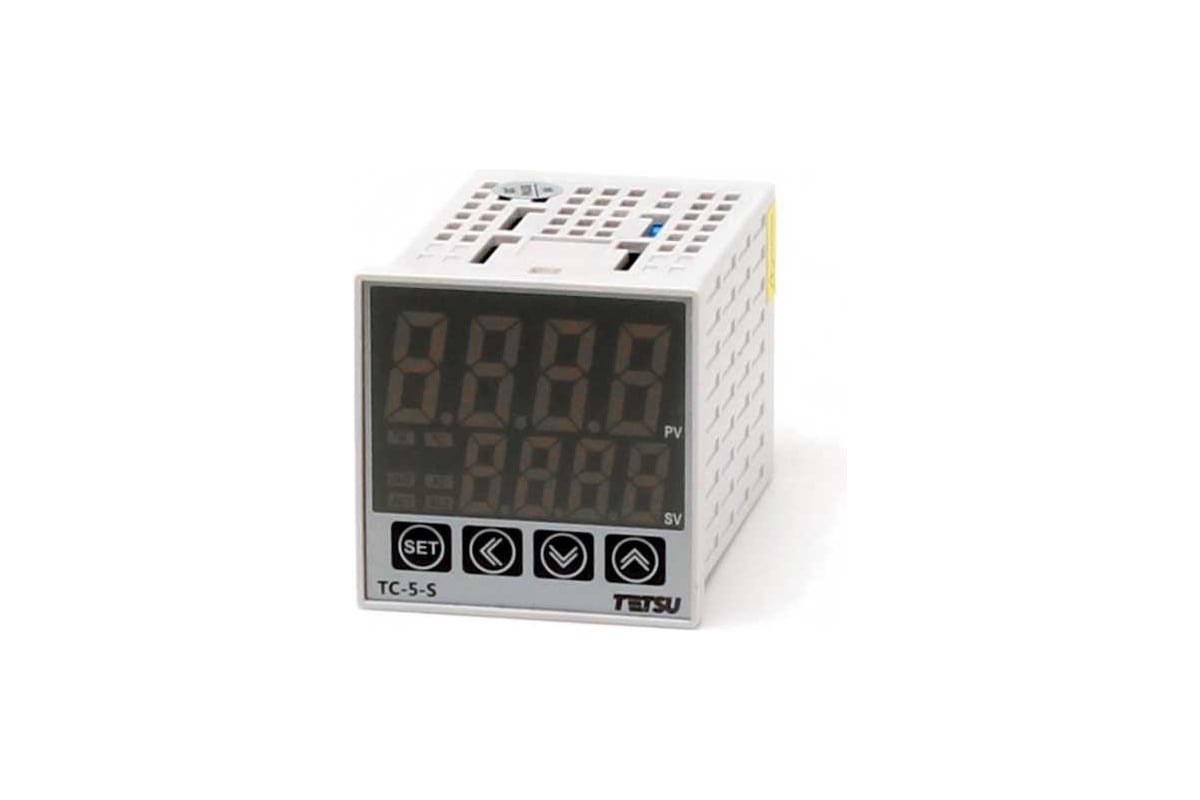

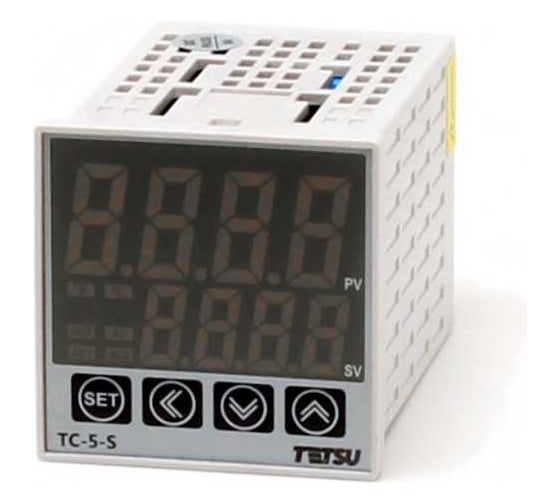

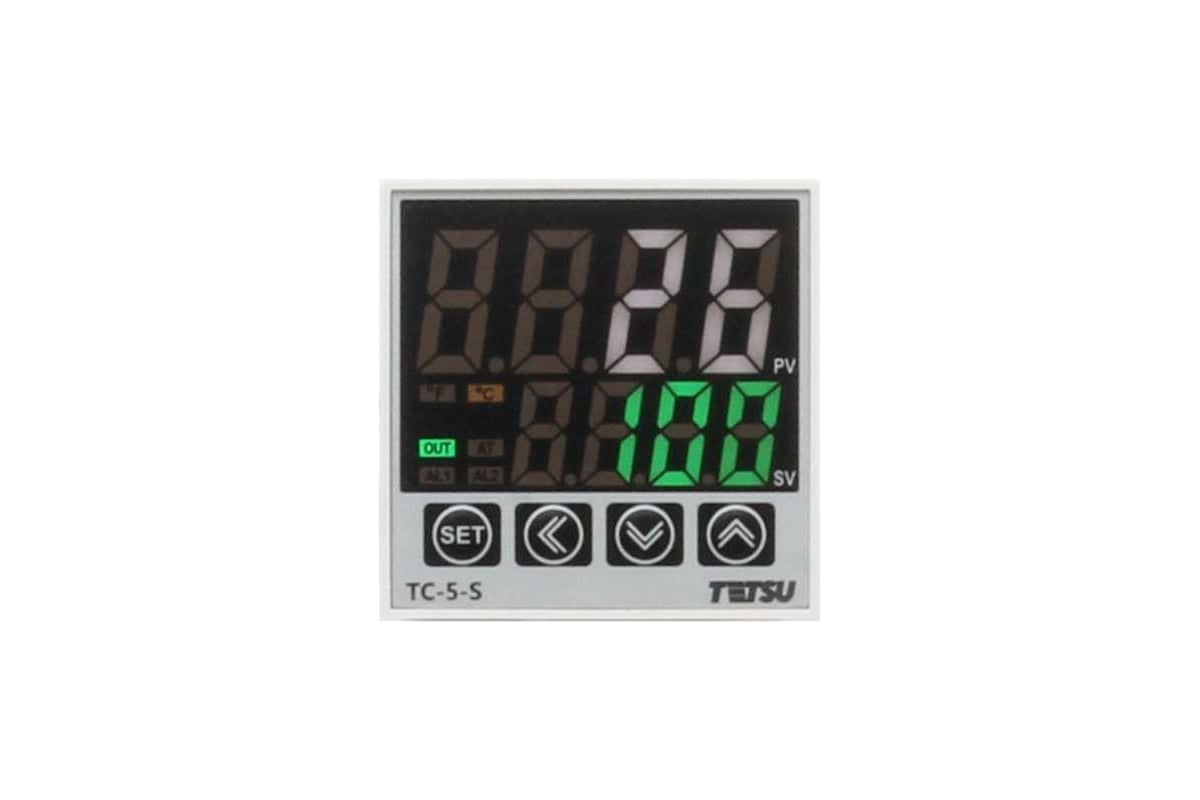

Регулятор температуры TETSU TC-5-S-W-1-T/R-2, шт R-00000273

Термоконтроллер TC-5-S-W-1-T/R-2 позволяет поддерживать температуру технологических процессов в режиме on/off или PID-регулированием с выходом на выбор: SSR и Реле. Габариты 48х48мм. Один аварийный выход. Питание 220VAC. НСХ датчика температуры выбирается в параметрах: TC (K, E, J), RTD (Pt100, Cu50).

Метод контроля температуры

• Двухпозиционный ON/OFF с заданным гистерезисом
• PID контроль с возможностью подбора ПИД коэффициентов автонастройкой.

Оба метода могут быть использованы в режиме на "подогрев" или на "охлаждение". По умолчанию ПИД автонастройка (auto tuning) отключена и установлены коэффициенты П=20.0, И=210, Д=40, время цикла 20сек.

Характеристика входа
В параметрах регулятора можно выбрать тип датчика температуры. Доступно три типа термопар (K, E, J) и два типа термосопротивлений (Pt100, Cu50). По умолчанию выбран тип К с диапазоном отображения на дисплее -30..+1372'C (при выборе режима "без десятичной точки") и -30.0..+999.9'C (при выборе режима "с десятичной точкой").

Управляющие выходы
Одновременно доступны два выхода, управляющие технологическим процессом: переключающие (1NO+1NC) контакты реле (250VAC, 5A)  и выход, для управления твердотельным реле SSR (12VDC, ±2V, <20mA).

Выход аварийной сигнализации
Состояние аварийных контактов реле (250VAC, 5A) зависит от выбранного режима сигнализации (доступно 15 режимов).
