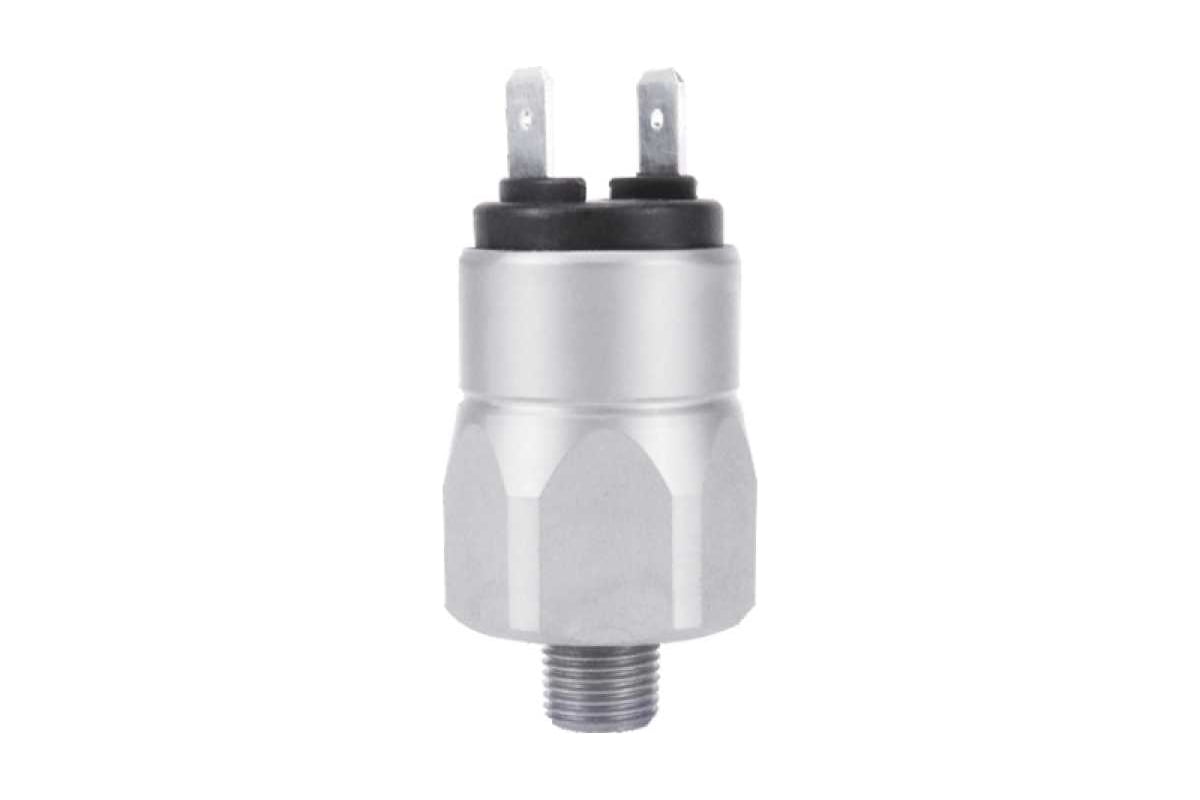

Реле давления ТЕКО ВТИЮ.8318.004 08-00036150

Реле давления ВТИЮ.8318.004 предназначено для работы в системах автоматического контроля, регулирования и управления технологическими процессами в нефтегазовой промышленности, энергетике, системах безопасности транспорта, химической промышленности и др.

Мембрана в реле давления, реагирует на давление измеряемой среды — жидкость или газ. При достижении установленного давления срабатывания Рсраб, мембрана сжимается, ослабляя пружину, что приводит к размыканию электрической цепи. Исполнительный механизм выключится. Механизм остается выключенным, пока давление не опустится ниже установленного давления срабатывания Рсраб., мембрана расширится, пружина вернется в исходное состояние, замыкая цепь. Исполнительный механизм включится.

• Материал чувствительной мембраны: NBR
• Материал корпуса: Нержавеющая сталь AISI 304
• Присоединительная резьба: G1/4
• Электрическое подключение: Винты М3
• Тип контакта: SPST, Нормально замкнутый (НЗ)
• Давление срабатывания, Рсраб: 0,08 МПа
• Максимально допустимое давление, Pmax: 30 МПа
• Давление перегруза, МПа: 45 МПа
• Давление разрыва, МПа: 60 МПа
• Погрешность по давлению: ±0,02 МПа
• Максимальное коммутируемое напряжение, Umax: 42В DC
• Максимальный ток, Imax: 4A
• Наличие индикации: Нет
• Регулировка диапазонов срабатывания: Нет
• Диапазон рабочих температур: -30 °С…+100 °С
