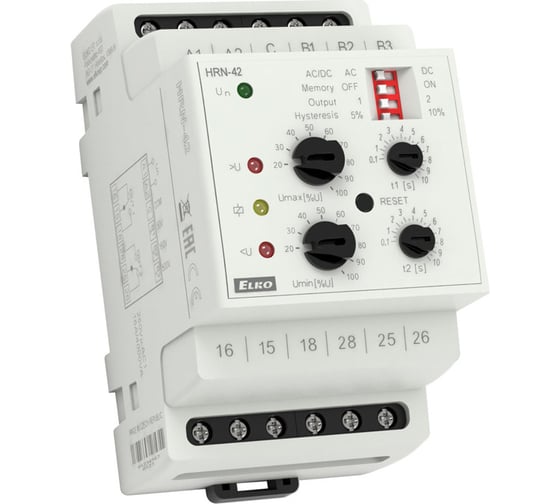

Реле комплексного контроля напряжения ELKO HRN-42/230 AC 230V EP 00000000668

Дополнительные технические характеристики реле комплексного контроля напряжения ELKO HRN-42/230 AC 230V EP 00000000668:

• Предназначено для контроля DC и AC однофазных цепей в 3 диапазонах
• Контролирует напряжение на двух независимых уровнях (Umin, Umax)
• Настройка контроля уровня Umax (в % от диапазона)
• Настройка контроля уровня Umin (в % от диапазона - для HRN-42 - функция ОКНО)
• Настраиваемая функция "Память"
• Функция второго реле (независимо/параллельно)
• Настройка задержки для устранения коротких выпадений напряжения и пиков независимо для каждого уровня
• Гальванически изолированное питание от контролирующих входов
• Исполнение - 3 модуля, крепление на DIN рейку
• Защита: IP40 со стороны лицевой панели/IP20 клеммы
• Если значение контролируемого напряжения находится в диапазоне между заданными верхними и нижними границами, наступает состояние ОК: оба реле включены и светятся желтые светодиоды.
• Если значение контролируемого напряжения выходит за пределы настроенных границ (> Umax или < Umin), наступает состояние ошибки - при переходе в состояние ошибки U > Umax, устанавливается время задержки t1 и одновременно мигает красный светодиод > U.
• По истечении t1 красный светодиод > U светит и соответствующее реле отключится - при переходе в состояние ошибки U < Umin, устанавливается время задержки t2 и одновременно мигает красный светодиод < U
• По истечении t2 красный светодиод < U светит и соответствующее реле отключится. - при выходе из состояния ошибки в состояние ОК немедленно погаснет соответствующий светодиод и включится соответствующее реле.
