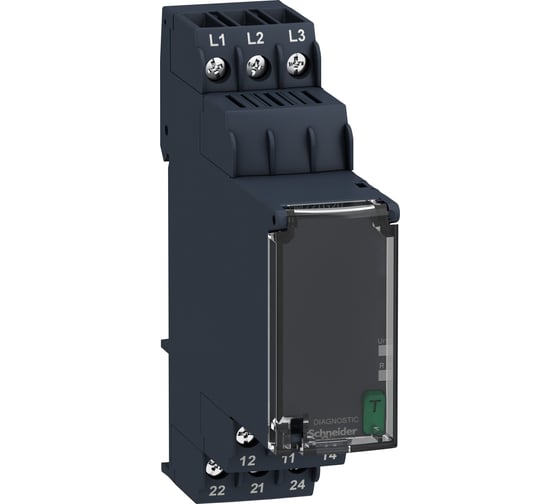

Реле контроля чередования и обрыва фаз Systeme Electric 2С/О, 8А SE RM22TG20

Дополнительные технические характеристики реле контроля чередования и обрыва фаз Systeme Electric 2С/О, 8А SE RM22TG20:


Число фаз - 3 фазы.
Параметры, контролируемые реле:

Порядок чередования фаз
Обрыв фазы


Коммутационная способность, В·А - 2000.
Диапазон измерения - 183...528 V напряжение переменный ток.
Тип контактов - 2 переключающих.
Время сброса - 1500 мс при максимальном напряжении.
Макс. коммутируемое напряжение - 250 В переменный ток.
Минимальный коммутируемый ток - 10 мА в 5 V постоянный ток.
Макс. коммутируемый ток - 8 А переменный ток.
[Us] номинальное напряжение сети - 208...480 В переменный ток.
Пределы напряжения питания - 183…528 В переменный ток.
Потребляемая мощность - 15 ВА в 480 В переменный ток 60 Гц.
Задержка пуска после включения питания - 650 мс.
Время срабатывания - <= 200 мс.
Сопротивление изоляции - > 100 MOhm в 500 В постоянный ток в соответствии с IEC 60255-27.
Соединения – клеммы:

Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
Винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником


Материал корпуса - Самозатухающий пластик.
Светодиодный индикатор состояния:

Реле ON: светодиод (желтый)
Питание включено: светодиод (зеленый)


Категория применения:

AC-15 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1
AC-1 в соответствии с IEC 60947-4-1
DC-1 в соответствии с IEC 60947-4-1


Степень защиты IP:

IP20 в соответствии с МЭК 60529 (зажимы)
IP40 в соответствии с МЭК 60529 (корпус)
IP50 в соответствии с МЭК 60529 (передняя панель)
