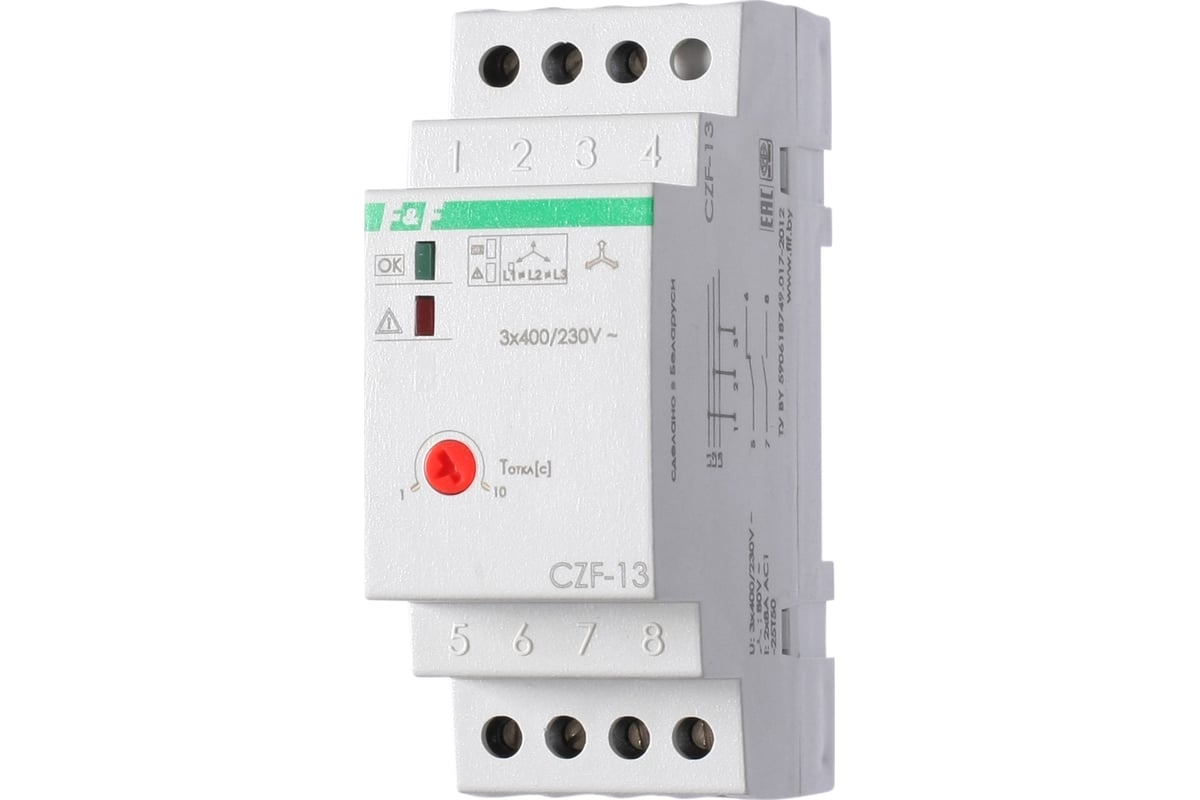

Реле контроля фаз Евроавтоматика F&F CZF-13 регулировка задержки отключения, 2 модуля, монтаж на DIN-рейке EA04.004.004

Автомат защиты электродвигателей CZF-13 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз; асимметрии напряжения; контроль верхнего значения напряжения; контроль нижнего значения напряжения.

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 1-10 с. В случае отсутствия хотя бы одной из фаз изделие выключается с задержкой 0,1 с, а в случаях превышения верхнего значения напряжения - 0,5 с, снижения напряжения - 5 с. Включение происходит автоматически после восстановления сетевого напряжения питания. CZF-13 защищает также от симметричного падения напряжения в фазах. Изделие работает без нулевого провода.

Дополнительная техническая информация:

• Напряжение питания, 3x400 В 50 Гц
• Максимальный коммутируемый ток, 2х8 А AC1/250В AC
• Максимальный ток катушки контактора, 2 А
• Асимметрия напряжения, 80В
• Максимальная мощность нагрузки, 1000Вт
• Сигнализация аварии, красный светодиод
• Сигнализация включения нагрузки, зеленый светодиод
• Задержка отключения по асимметрии, 1...10с
• Задержка повторного включения, 2 с
• Задержка отключения при напряжении <320В, 5с
• Задержка отключения при напряжении >480В, 0.5c
• Падение напряжения на контактах, 0,8...20В
• Степень загрязнения среды 2
• Категория перенапряжения III
• Подключение, винтовые зажимы 2,5 мм²
• Тип корпуса 2S
• Монтаж на DIN-рейку 35мм
