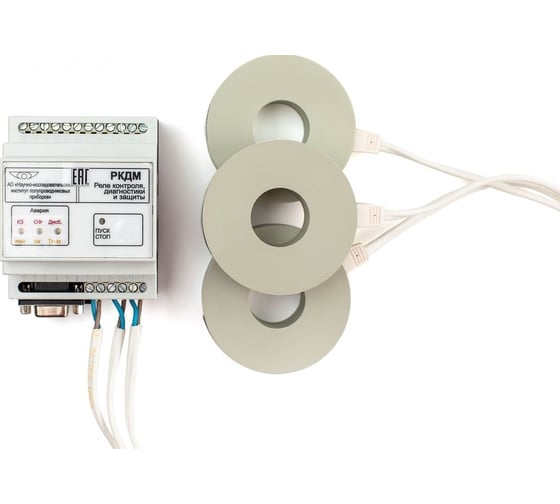

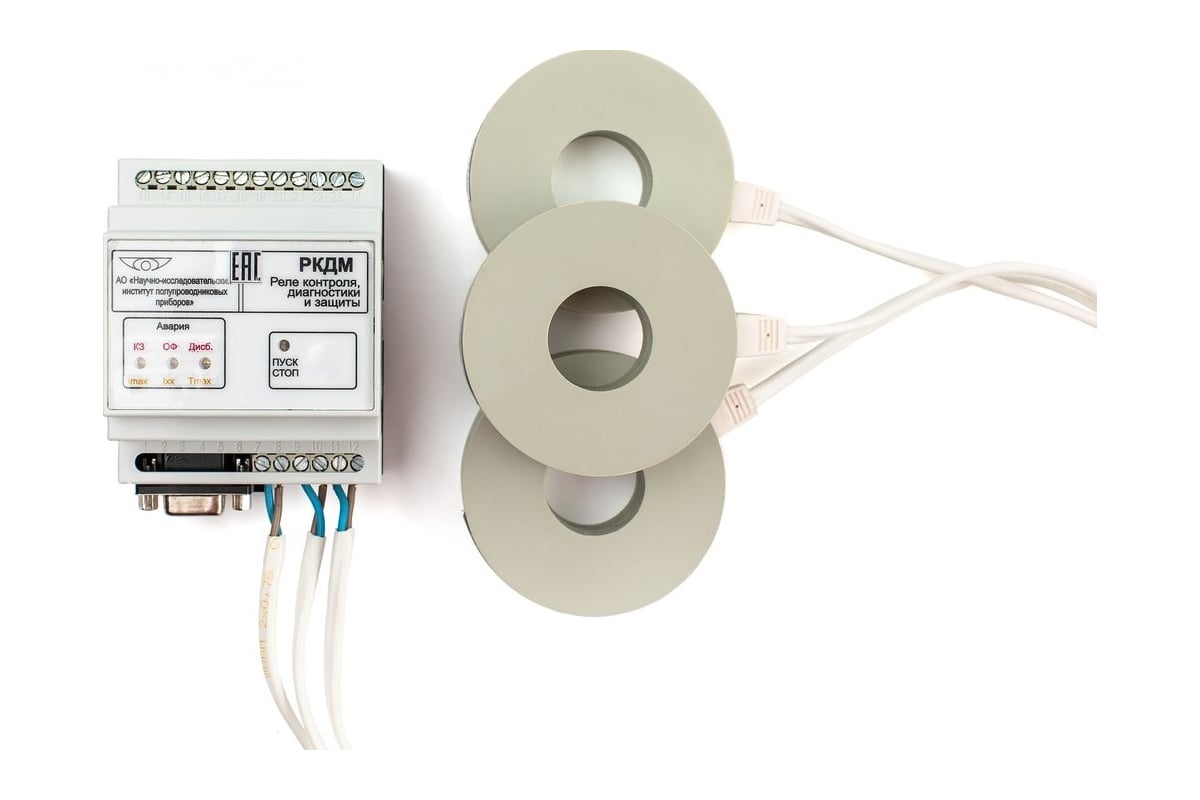

Реле РКДМ-250 АО НИИПП 4603823006912

Реле контроля, диагностики и защиты РКДМ предназначено для установки в цепях питания трехфазных электроустановок напряжением 0,4 кВ (электродвигателей, трансформаторов и другого электрооборудования) с целью повышения надежности их работы и увеличения срока службы.

Реле РКДМ обеспечивает любую, по выбору пользователя, комбинацию видов защиты по трем или двум произвольно выбранным фазам,
подсчет времени работы электроустановки. Ввод/считывание с помощью сервисной программы, установленной на персональном компьютере, или с помощью внешнего пульта настройки и индикации 24 различных параметров настройки (номинальный фазный ток ЭУ, время задержки срабатывания при перекосе фаз по току, время автоматического сброса защиты, плотность тока для данного типа двигателя и др., при этом один пульт может быть использован для настройки до 999 реле). Фиксацию во внутренней энергонезависимой памяти параметров аварийного события (вид аварийного события, дата и время его возникновения, значения фазных токов в момент аварийного отключения ЭУ), а также возможность их просмотра с помощью внешнего пульта настройки и индикации или с помощью сервисной программы, установленной на персональном компьютере.

Реле РКДМ дает сигнал об аварийном событии при наступлении одной из следующих ситуаций:

• короткое замыкание
• длительный перегруз по току (функция максимально токовой защиты с токовременной зависимостью)
• превышение текущим током номинального значения на заданную величину (функция максимально токовой защиты без токовременной зависимости)
• дисбаланс по току
• обрыв фазы (фаз)
• холостой ход электроустановки («сухой ход»)
