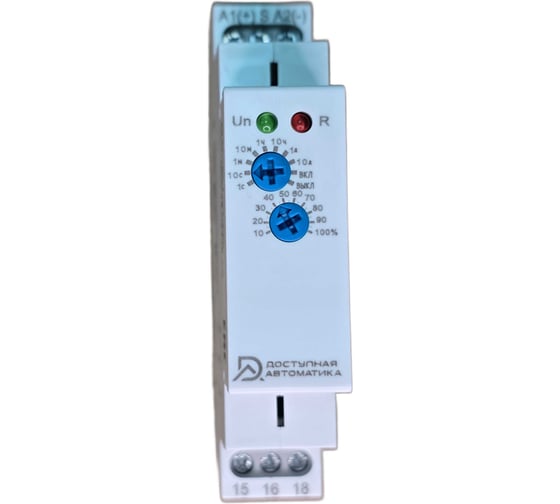

Реле задержки выключения Доступная Автоматика 1ПК 16А упр. 12-240В AC/DC DR-B1-240

Реле времениDR-B1-240 представляет собой электронное устройство с одним перекидным контактом, которое осуществляет задержку на ВЫКЛЮЧЕНИЕ какого-либо оборудования. Реле задержки выключения DR-B1-240 имеет универсальноенапряжение от 12 до 240В AC/DC, тем самым позволяя его использовать в различных промышленных системах автоматизации.

Время задержки регулируется встроенным потенциометроми временные шкалы могут быть:

• 1с = 0.1-1сек
• 10с = 1-10сек
• 1м = 6-60сек
• 10м = 1-10мин
• 1ч = 6-60мин
• 10ч = 1-10часа
• 1д = 0.1-1день
• 10д = 1-10дней
• ВКЛ = всегда включено
• ВЫКЛ = всегда выключено

Реле задержкиDR-B1-240работает следующим образом: при подаче питающего напряжения на контактыА1 (~/+) и А2 (N/-)происходит замыкание нормально-открытых контактов, которые остаются замкнутыми пока идет отсчет времени. Как только отсчет времени будет завершен, контакты реле разомкнутся (тоже самое произойдет и при пропадании питания реле). При поступлении сигнала на контакт S, снова произойдет замыкание нормально-открытых контактов и отсчет времени начнется заново.

Реле времениDR-B1-240 имеет крепление на DIN-рейку и габаритные размеры однополюсного автомата. Номинальный ток перекидного контакта составляет 16А при напряжении 250В AC / 24В DC. Реле времениDR-B1-240 имеет два светодиодных контакта: Un определяет наличия питающего напряжения, а индикатор R сигнализирует о срабатывании контактов реле.
