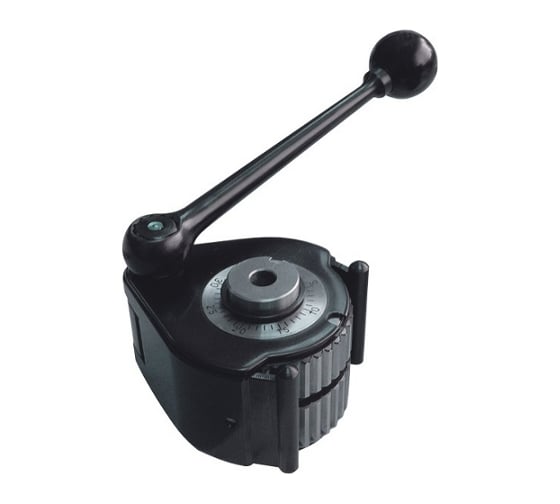

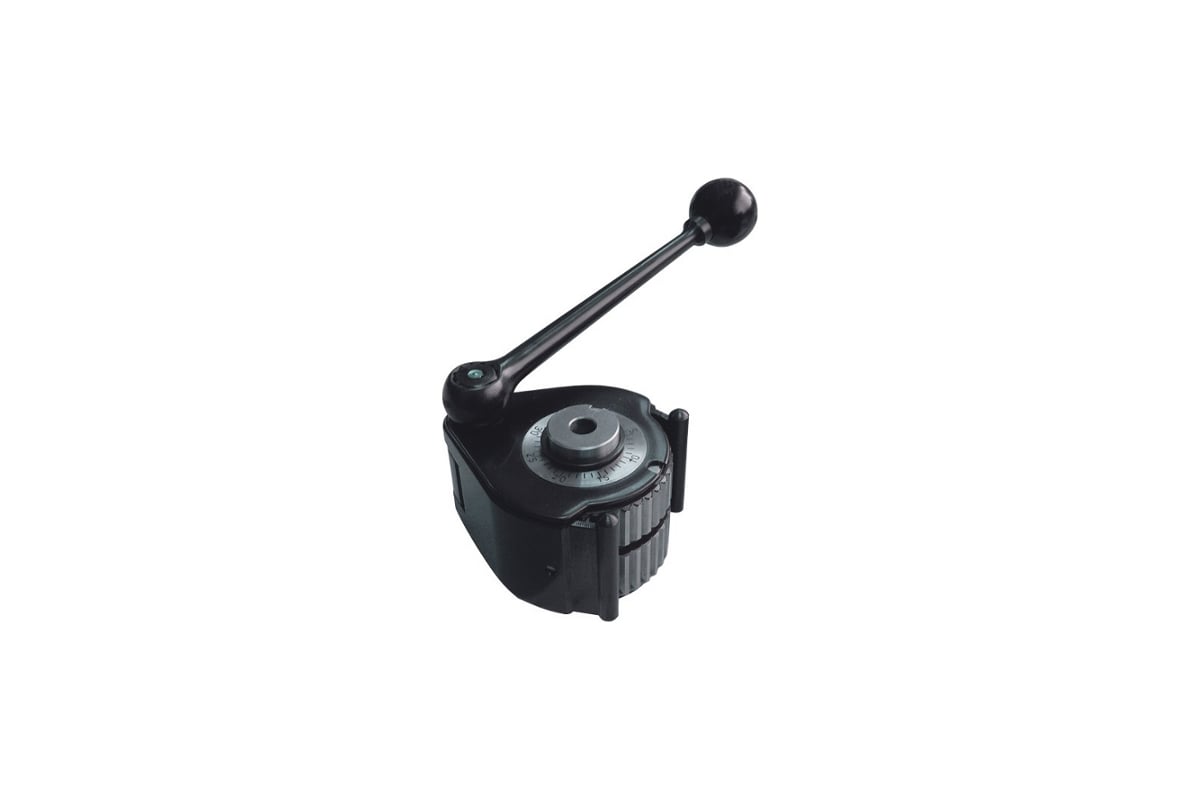

Резцедержатель быстросменный SWH3-E для токарных станков Optimum 3384303

Быстросменный резцедержатель картриджного типа Optimum 3384303 предназначен для надежной установки и фиксации резцов, позволяющий упростить замену режущего инструмента при одновременном уменьшении времени на его смену. В комплект входят: быстросменная головка тип А с надежным эксцентриковым зажимом, 3 сменных картриджа 20х100 мм тип D, 1 сменный картридж 30х100 мм тип H. Возможность установить резец под углом обеспечивают 40 угловых положений с отсчетом по шкале делений. Регулировка картриджа по высоте позволяет устанавливать резцы по центру или со смещением относительно центра. Резцедержатель изготовлен из высококачественной легированной стали. Применяется со станками: Opti D320, Opti D330, Opti D360,

Технические характеристики:

• Наибольший диаметр обработки 200-400 мм;
• Наибольшая мощность станка 4.4 кВт;
• Ширина верхней каретки макс. 120 мм;
• Макс. ширина державки резца 15 мм;
• Макс. высота державки резца 20 мм;
• Установочное отверстие 20 мм;
• Макс. диаметр установочного отверстия 31 мм;
• Общая ширина 132/142 мм;
• Общая высота 68 мм;
• Вылет макс. 35 мм;
• Регулировка картриджа по высоте 17/15 мм.
