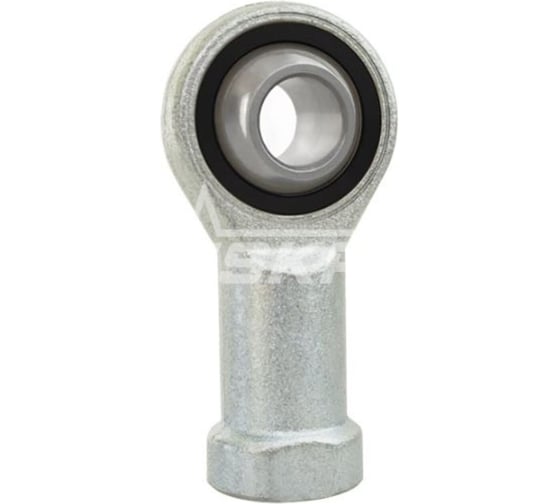

Шарнирный наконечник ISKRA TSF10CX1,25SS-ISKRA

Шарнирный наконечник TSF10CX1,25SS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: внутренняя правая
• Внутренний диаметр: 10 мм
• Наружный диаметр: 28 мм
• Динамическая грузоподъемность: 12 кН
• Статическая грузоподъемность: 15 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

• Внутренний диаметр d, мм 10
• Наружный диаметр D, мм 22
• Ширина B, мм 14
• Наружный диаметр d2, мм 28
• Диаметр хвостовика d4, мм 15
• Глубина крепежного отверстия l3, мм 15
• Внутренний диаметр d1, мм 12,9
• Размер резьбы d3, мм M10x1,25
• Длина хвостовика шарнирной головки l5, мм 6,5
• Расстояние от центра отверстия шарнира до хвостовика l7, мм 15
• Диаметр хвостовика d5, мм 19
• Высота h1, мм 43
• Ширина основания W, мм 16
• Ширина C1, мм 11,5
• Угол поворота α, ° 13
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 19,05
• Длина наконечника l4, мм 58
• Направление резьбы правая
• Динамическая нагрузка C, kН 12
• Статическая нагрузка C0, kH 15
