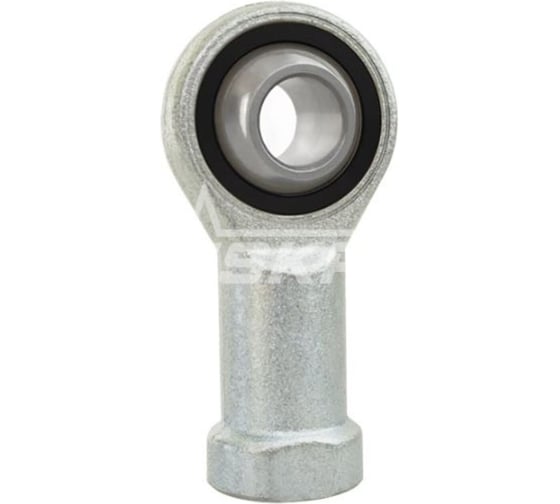

Шарнирный наконечник ISKRA TSF20CSS-ISKRA

Шарнирный наконечник TSF20CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: внутренняя правая
• Внутренний диаметр: 20 мм
• Наружный диаметр: 50 мм
• Динамическая грузоподъемность: 34 кН
• Статическая грузоподъемность: 40 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

• Внутренний диаметр d, мм 20
• Наружный диаметр D, мм 40
• Ширина B, мм 25
• Наружный диаметр d2, мм 50
• Диаметр хвостовика d4, мм 27,5
• Глубина крепежного отверстия l3, мм 30
• Внутренний диаметр d1, мм 24,3
• Размер резьбы d3, мм M20x1,5
• Длина хвостовика шарнирной головки l5, мм 10
• Расстояние от центра отверстия шарнира до хвостовика l7, мм 26
• Диаметр хвостовика d5, мм 34
• Высота h1, мм 77
• Ширина основания W, мм 30
• Ширина C1, мм 18,5
• Угол поворота α, ° 14
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 34,93
• Длина наконечника l4, мм 102
• Направление резьбы правая
• Динамическая нагрузка C, kН 34
• Статическая нагрузка C0, kH 40
