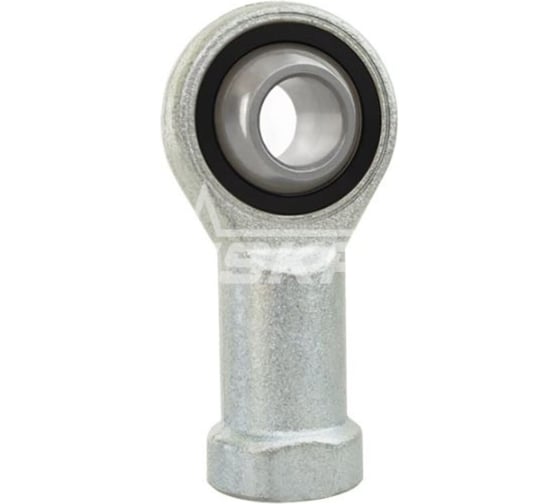

Шарнирный наконечник ISKRA TSFL12CSS-ISKRA

Шарнирный наконечник TSFL12CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: внутренняя левая
• Внутренний диаметр: 12 мм
• Наружный диаметр: 32 мм
• Динамическая грузоподъемность: 14 кН
• Статическая грузоподъемность: 19 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

• Внутренний диаметр d, мм 12
• Наружный диаметр D, мм 26
• Ширина B, мм 16
• Наружный диаметр d2, мм 32
• Диаметр хвостовика d4, мм 17,5
• Глубина крепежного отверстия l3, мм 18
• Внутренний диаметр d1, мм 15,4
• Размер резьбы d3, мм M12x1,75
• Длина хвостовика шарнирной головки l5, мм 6,5
• Расстояние от центра отверстия шарнира до хвостовика l7, мм 17
• Диаметр хвостовика d5, мм 22
• Высота h1, мм 50
• Ширина основания W, мм 18
• Ширина C1, мм 12,5
• Угол поворота α, ° 13
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 22,23
• Длина наконечника l4, мм 67
• Направление резьбы левая
• Динамическая нагрузка C, kН 14
• Статическая нагрузка C0, kH 19
