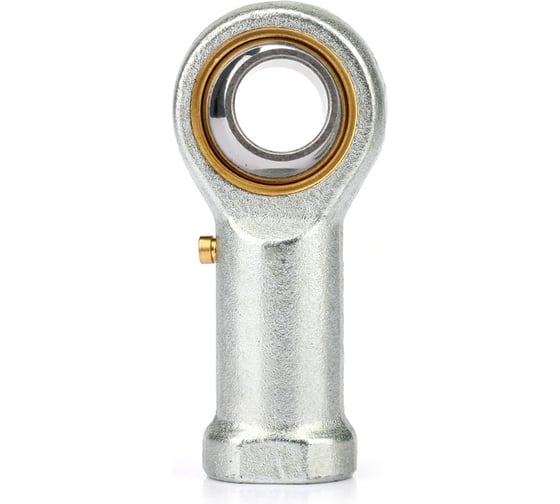

Шарнирный наконечник TECHNIX PHS28

Габариты

Ширина B, мм: 35

Технические характеристики

Серия: PHS

Внутренний диаметр d, мм: 28

Тип: обслуживаемый

Направление резьбы: правое

Ширина корпуса d2, мм: 66

Высота корпуса шарнирной части C1, мм: 25

Диаметр прилегающей площадки на шарнире d1, мм: 32,3

Резьба G: 41

Фаска на шарнире r1s min, мм: 0,6

Длина корпуса l4, мм: 136

Расстояние от низа корпуса до центра отверстия шарнира h1, мм: 103

Глубина резьбы l3, мм: 53

Допустимый угол поворота a, градусы: 15

Высота юбки l5, мм: 12

Диаметр ножки корпуса d3, мм: 37

Грузоподъемность динамическая C, KN: 59

Длина юбки dL, мм: 46

Грузоподъемность статическая C0, KN: 87

Допустимый угол поворота a1: 9

Допустимый угол поворота a2: 15
