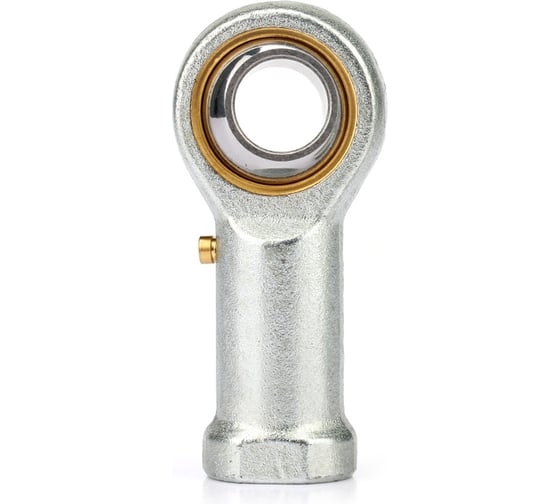

Шарнирный наконечник TECHNIX PHS5 L

Габариты

Ширина B, мм: 8

Технические характеристики

Серия: PHS

Внутренний диаметр d, мм: 5

Тип: обслуживаемый

Направление резьбы: левое

Ширина корпуса d2, мм: 16

Высота корпуса шарнирной части C1, мм: 6

Диаметр прилегающей площадки на шарнире d1, мм: 7,7

Резьба G: 9

Фаска на шарнире r1s min, мм: 0,2

Длина корпуса l4, мм: 35

Расстояние от низа корпуса до центра отверстия шарнира h1, мм: 27

Глубина резьбы l3, мм: 14

Высота юбки l5, мм: 4

Диаметр ножки корпуса d3, мм: 9

Грузоподъемность динамическая C, KN: 3,27

Длина юбки dL, мм: 11

Грузоподъемность статическая C0, KN: 5,73

Допустимый угол поворота a1: 8

Допустимый угол поворота a2: 13
