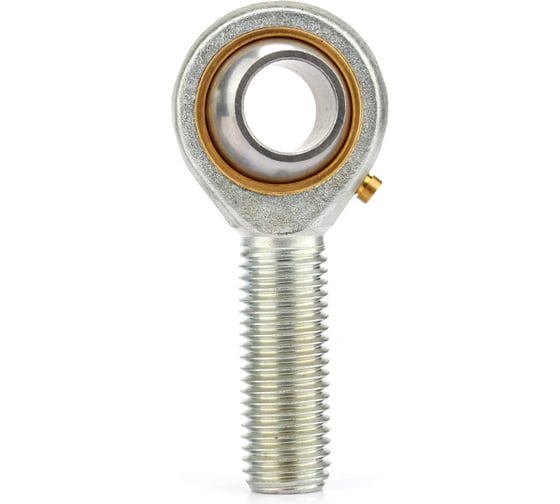

Шарнирный наконечник TECHNIX POS22LC

Габариты

Ширина B, мм: 28

Технические характеристики

Серия: POS-LC

Тип: необслуживаемый

Направление резьбы: левое

Ширина корпуса d2, мм: 54

Высота корпуса шарнирной части C1, мм: 21

Диаметр прилегающей площадки на шарнире d1, мм: 25,8

Фаска на шарнире r1s min, мм: 0,3

Длина корпуса l4, мм: 112

Расстояние от низа корпуса до центра отверстия шарнира h1, мм: 84

Глубина резьбы l3, мм: 48

Допустимый угол поворота a, градусы: 15

Грузоподъемность динамическая C, KN: 42

Грузоподъемность статическая C0, KN: 50
