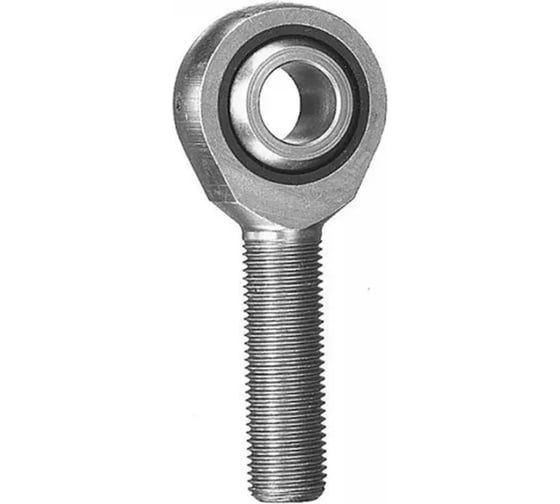

Шарнирный наконечник ISKRA TSM8CSS, TSM8CSS-ISKRA

Шарнирный наконечник TSM8CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: наружная правая
• Внутренний диаметр: 8 мм
• Наружный диаметр: 24 мм
• Динамическая грузоподъемность: 7,6 кН
• Статическая грузоподъемность: 8,2 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

• Внутренний диаметр d, мм 8
• Наружный диаметр D, мм 19
• Ширина B, мм 12
• Наружный диаметр d2, мм 24
• Глубина крепежного отверстия l3, мм 25
• Особенности нержавеющий
• Внутренний диаметр d1, мм 10,3
• Размер резьбы d3, мм M8x1,25
• Высота h1, мм 42
• Ширина C1, мм 9,5
• Угол поворота α, ° 14
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 15,88
• Длина наконечника l4, мм 54
• Направление резьбы правая
• Динамическая нагрузка C, kН 7,6
• Вес, кг 0,03
• Статическая нагрузка C0, kH 8,2
