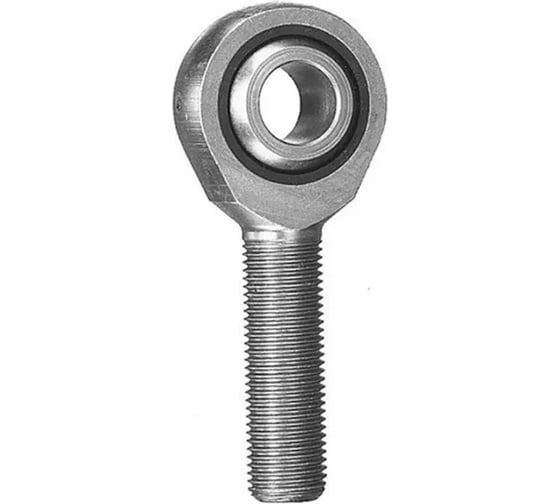

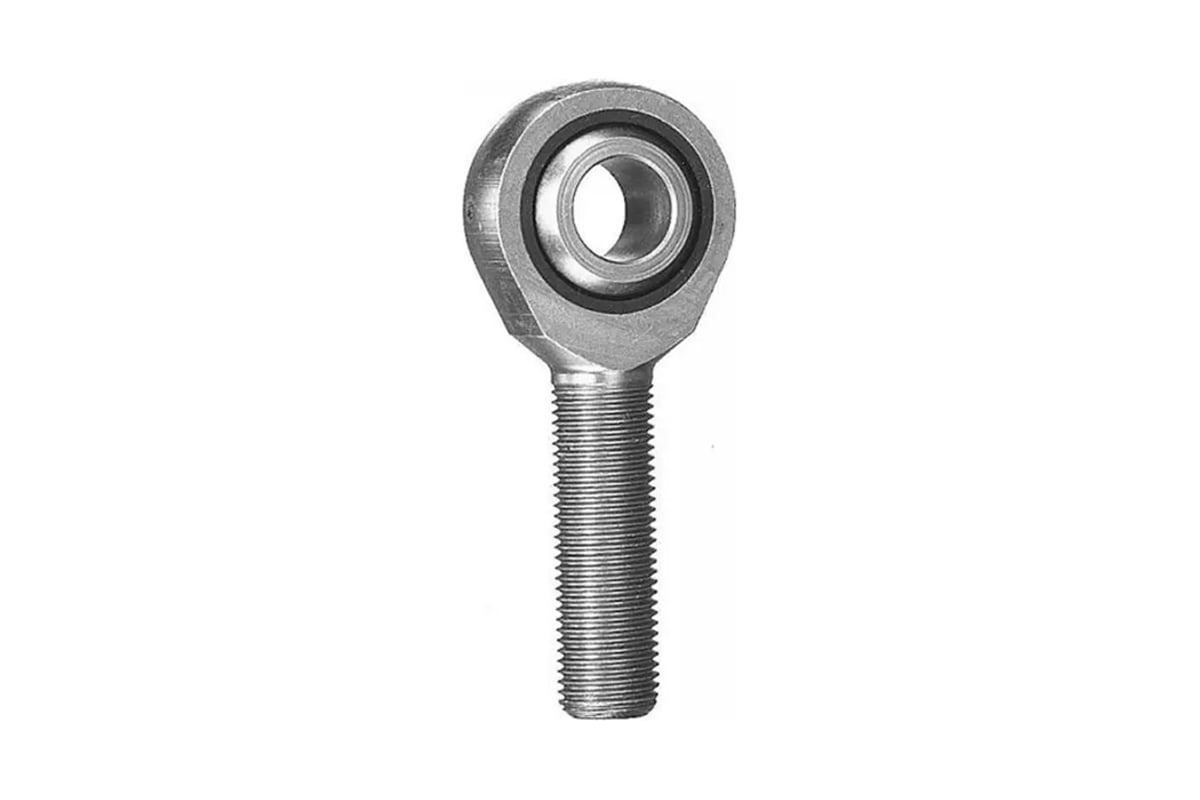

Шарнирный наконечник ISKRA TSML16CSS, TSML16CSS-ISKRA

Шарнирный наконечник TSML16CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: наружная левая
• Внутренний диаметр: 16 мм
• Наружный диаметр: 42 мм
• Динамическая грузоподъемность: 23 кН
• Статическая грузоподъемность: 29 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

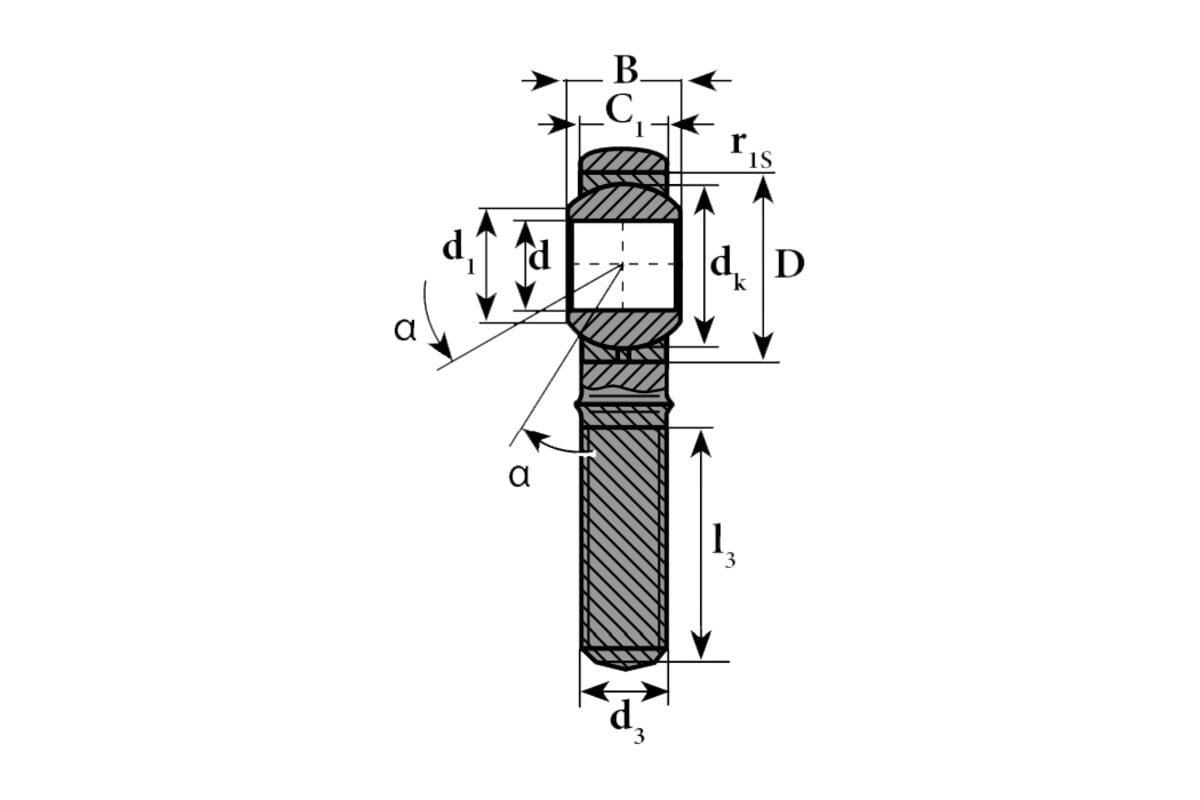

• Внутренний диаметр d, мм 16
• Наружный диаметр D, мм 32
• Ширина B, мм 21

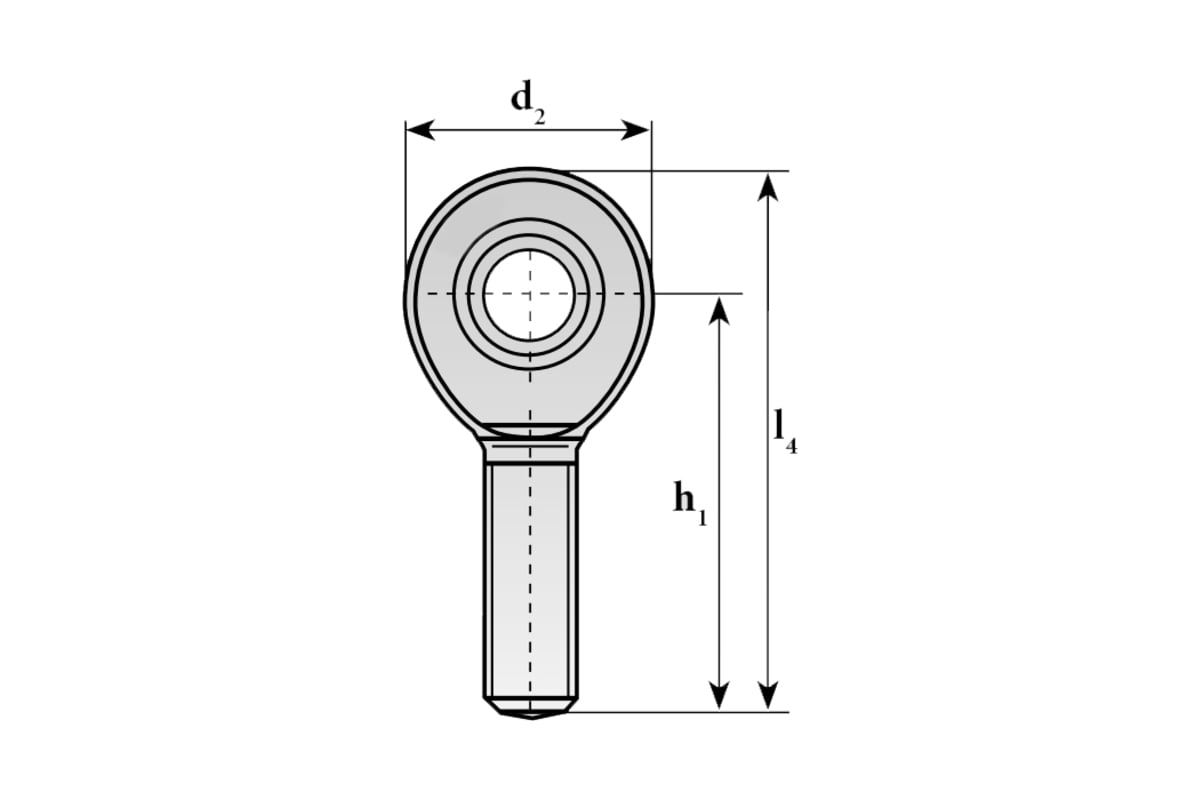

• Наружный диаметр d2, мм 42
• Глубина крепежного отверстия l3, мм 37
• Особенности нержавеющий
• Внутренний диаметр d1, мм 19,3
• Размер резьбы d3, мм M16x2
• Высота h1, мм 66
• Ширина C1, мм 15,5
• Угол поворота α, ° 15
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 28,58
• Длина наконечника l4, мм 87
• Направление резьбы левая
• Динамическая нагрузка C, kН 23
• Вес, кг 0,18
• Статическая нагрузка C0, kH 29
